En resumen, los límites operativos generales para los anillos de pistón de PTFE son una velocidad media del pistón de hasta 5,2 m/s, un rango de temperatura de –60 °C a +200 °C (–76 °F a +392 °F) y una diferencia de presión máxima de hasta 100 bar (1450 psi). Sin embargo, estos valores representan una línea de base y pueden cambiar significativamente según la composición específica del material y el diseño del sistema.
Los límites operativos estándar proporcionan un punto de partida fiable, pero el verdadero rendimiento de un anillo de pistón de PTFE se desbloquea seleccionando el material de relleno correcto y asegurando que todo el sistema mecánico, especialmente los acabados superficiales, esté diseñado adecuadamente.
Desglose de los límites operativos
Las cifras principales de velocidad, presión y temperatura son interdependientes. Exceder un límite a menudo requiere reducir otro. Comprender los matices detrás de cada valor es fundamental para una implementación exitosa.
H3: Capacidad de presión
El límite operativo más común para un anillo de sellado de pistón estándar de PTFE es una diferencia de presión de 100 bar (1450 psi).
Sin embargo, el material en bruto puede soportar mucho más. Los compuestos de PTFE rellenos (mezclados con vidrio, carbono o bronce) utilizados en componentes como los anillos de respaldo pueden soportar presiones de hasta 400 bar (5800 psi). Estos anillos están diseñados para evitar la extrusión de sellos más blandos, una función diferente a la del sellado dinámico del pistón.
H3: Rango de temperatura
Un rango de temperatura de funcionamiento continuo seguro para aplicaciones dinámicas es de –60 °C a +200 °C (–76 °F a +392 °F).
El material PTFE en sí puede soportar un rango más amplio, con algunos compuestos clasificados desde -200 °C (-328 °F) hasta 260 °C (500 °F). El rango más conservador tiene en cuenta el calor generado por la fricción en un sistema dinámico y otras tensiones operativas del mundo real.
H3: Velocidad del pistón
El límite citado con frecuencia es una velocidad media del pistón de 5,2 m/s (17 pies/s).
Este valor asume una buena lubricación (aunque sea mínima), presión moderada y temperaturas de funcionamiento dentro del rango estándar. Exceder esta velocidad puede provocar un calor por fricción excesivo y un desgaste acelerado, especialmente en sistemas no lubricados o de alta presión.
Por qué los compuestos de material son críticos
El "PTFE" rara vez se utiliza en su estado puro y virgen para aplicaciones exigentes. El polímero base se mezcla con rellenos para mejorar propiedades específicas, lo que afecta directamente a sus límites operativos.
H3: PTFE virgen frente a PTFE relleno
El PTFE virgen ofrece el coeficiente de fricción más bajo, pero tiene una mala resistencia al desgaste y es susceptible a la "fluencia" o deformación bajo carga. Es mejor para entornos de baja presión, alta temperatura o químicamente agresivos donde la fricción es la principal preocupación.
El PTFE relleno añade materiales como vidrio, carbono, bronce o grafito a la base de PTFE. Estos rellenos mejoran drásticamente la resistencia al desgaste, la capacidad de carga y la conductividad térmica.
H3: El impacto de los rellenos comunes
- Vidrio: Aumenta en gran medida la resistencia al desgaste y la resistencia a la compresión.
- Carbono: Mejora la dureza, la resistencia a la compresión y la conductividad térmica.
- Bronce: Proporciona la mejor conductividad térmica y resistencia a cargas pesadas, pero tiene una menor resistencia química.
- Grafito: Reduce el coeficiente de fricción y mejora las propiedades de desgaste, a menudo se utiliza en combinación con otros rellenos.
La elección del relleno es un compromiso directo entre varias características de rendimiento y está dictada enteramente por las demandas de la aplicación.
Diseño del sistema: el factor pasado por alto
Un anillo de PTFE no funciona en el vacío. Sus límites operativos solo se pueden alcanzar cuando los componentes mecánicos circundantes están preparados correctamente.
H3: El papel crítico del acabado superficial
Para un sellado óptimo y un desgaste mínimo, las superficies del herraje deben tener un acabado preciso. Un acabado superficial deficiente desgastará el anillo, provocando un fallo prematuro.
- Rugosidad de la base de la ranura: Rz 10 µm / Ra 1,6 µm
- Rugosidad del flanco de la ranura: Rz 4 µm / Ra 0,8 µm
H3: Los anillos guía evitan el fallo del sistema
En muchas aplicaciones, se utilizan anillos guía de PTFE separados junto con el anillo de pistón. Su único propósito es evitar el contacto metal con metal entre el pistón y el cilindro, absorbiendo las cargas laterales y protegiendo el anillo de sellado principal de daños.
Tomar la decisión correcta para su aplicación
Los límites operativos no son una lista de verificación simple, sino una guía para las decisiones de ingeniería. Utilice su objetivo principal para determinar el mejor enfoque.
- Si su enfoque principal es la presión de sellado máxima: Debe utilizar un compuesto de PTFE relleno (carbono o bronce) y es posible que deba incorporar anillos de respaldo en su diseño.
- Si su enfoque principal es la operación a alta velocidad: Un compuesto relleno de carbono o bronce es esencial por su durabilidad y conductividad térmica, junto con un acabado superficial del cilindro meticuloso.
- Si su enfoque principal es la fricción ultrabaja o la inercia química: El PTFE virgen o relleno de grafito es la opción correcta, pero debe mantener las cargas mecánicas y las presiones relativamente bajas.
En última instancia, lograr un rendimiento fiable en el límite de estos límites requiere que el compuesto de PTFE específico y el diseño del sistema coincidan con sus demandas operativas únicas.
Tabla de resumen:
| Parámetro | Límite estándar | Notas |
|---|---|---|
| Velocidad media del pistón | Hasta 5,2 m/s | Asume buena lubricación y presión/temperatura moderada. |
| Rango de temperatura | -60°C a +200°C | Rango más amplio posible con compuestos específicos. |
| Diferencia de presión máxima | Hasta 100 bar | Los compuestos de PTFE rellenos pueden soportar hasta 400 bar. |
¿Necesita anillos de pistón de PTFE que superen los límites?
Navegar por la interacción de velocidad, presión y temperatura es complejo. KINTEK se especializa en la fabricación de componentes de PTFE de alto rendimiento, incluidos anillos de pistón, sellos y revestimientos personalizados para los sectores de semiconductores, médico, de laboratorio e industrial. Le ayudamos a seleccionar el material de relleno y el diseño correctos para su aplicación específica, garantizando la fiabilidad incluso en el límite de los límites operativos.
Póngase en contacto con KINTEK hoy mismo para una consulta sobre soluciones personalizadas de PTFE, desde prototipos hasta pedidos de gran volumen.

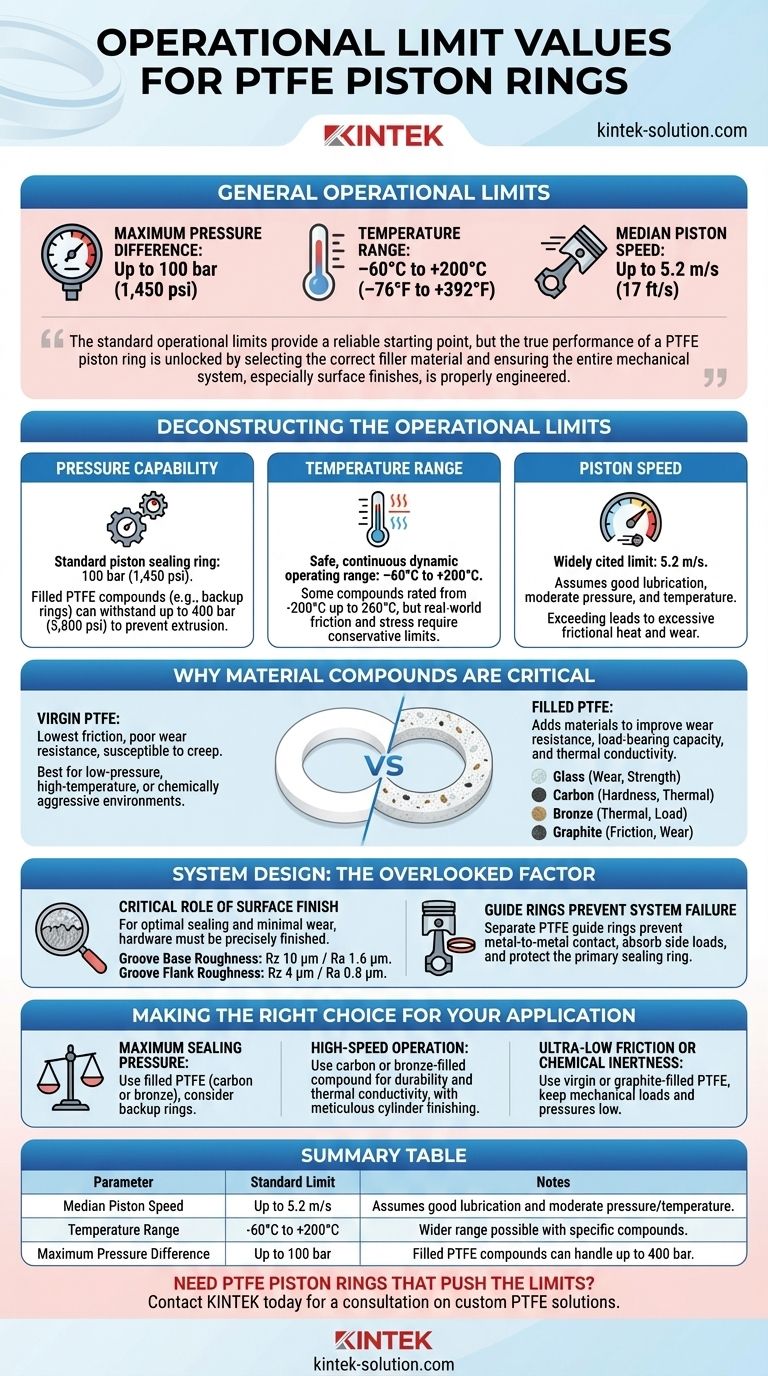

Guía Visual
