El principal problema con las juntas de PTFE estándar bajo presión externa es su tendencia a deformarse y salirse de su sitio. Esta deformación, a menudo denominada conformación o flujo en frío, compromete directamente la integridad de la junta y provoca una pérdida del sello.
Aunque el PTFE es excelente para utilizar la presión interna para reforzar un sello, carece de la rigidez estructural para resistir las fuerzas externas. Esta debilidad fundamental significa que la presión externa puede desplazar físicamente la junta en lugar de comprimirla adecuadamente, provocando el fallo de la conexión.
La mecánica de un sello de PTFE
Para comprender el problema, primero debe entender cómo está diseñada para funcionar una junta de PTFE. Su eficacia está fundamentalmente ligada a la dirección de la presión contra la que sella.
Presión interna: El diseño previsto
Las juntas de PTFE funcionan excepcionalmente bien al sellar contra la presión interna. La presión del fluido o gas dentro de la tubería empuja hacia afuera sobre el material blando de la junta.
Esta fuerza presiona el PTFE con más firmeza contra las caras de la brida, utilizando eficazmente la propia presión del sistema para energizar y reforzar el sello. Esto se debe a las características de recuperación del material.
Presión externa: La debilidad crítica
Cuando se aplica presión externa, este mecanismo funciona a la inversa y se convierte en un inconveniente. La fuerza empuja la junta hacia adentro, alejándola de las superficies de sellado.
En lugar de comprimirse contra la brida, el material blando de PTFE puede deformarse o ser exprimido hacia el diámetro interior de la tubería. Este desplazamiento crea una vía directa para la fuga, provocando que el sello falle por completo.
Comprender las compensaciones
Las propiedades únicas que hacen del PTFE un excelente material de sellado en algunas condiciones también crean sus vulnerabilidades primarias. La clave es comprender su tendencia a la "fluencia" (creep).
El problema de la fluencia (Flujo en frío)
El PTFE es un polímero relativamente blando conocido por la fluencia o flujo en frío. Esta es la tendencia del material a deformarse lenta y permanentemente cuando está sometido a una tensión mecánica sostenida.
La presión externa proporciona exactamente el tipo de tensión sostenida que fomenta la fluencia. Con el tiempo, la junta se moverá lentamente de su posición, incluso si el sello inicial era bueno, lo que provocará un fallo eventual.
El impacto de la temperatura
Aunque el PTFE tiene un amplio rango de temperatura de funcionamiento, las temperaturas más altas ablandan aún más el material. Esto lo hace aún más susceptible a la deformación y la fluencia cuando se somete a presión externa, acelerando un posible fallo.
No todo el PTFE es igual
Es fundamental distinguir entre el PTFE estándar y las variantes especializadas. Por ejemplo, las juntas de envolvente de PTFE, que tienen un material de núcleo rígido envuelto en una fina capa de PTFE, ofrecen una solución mucho mejor.
El inserto rígido resiste la fuerza de deformación de la presión externa, mientras que el exterior de PTFE proporciona la resistencia química necesaria y la superficie de sellado. De manera similar, el PTFE relleno o modificado puede ofrecer una resistencia mejorada a la fluencia.
Tomar la decisión correcta para su aplicación
Seleccionar la junta correcta requiere hacer coincidir las propiedades del material con la dinámica de presión específica de su sistema.
- Si su enfoque principal es sellar la presión interna estándar: Una junta de PTFE estándar es a menudo una opción excelente y rentable, ya que aprovecha la presión del sistema para mantener un sello fuerte.
- Si su aplicación implica presión externa o condiciones de vacío: Una junta de PTFE estándar es una opción de alto riesgo; debe especificar una junta de envolvente de PTFE con un inserto rígido o un compuesto de PTFE especialmente relleno diseñado para resistir la fluencia.
- Si está solucionando una fuga en un sistema de baja presión: Investigue si alguna carga externa o ciclos de vacío podrían estar causando que la junta se deforme y comprometa el sello con el tiempo.
En última instancia, comprender la dirección de la presión es el primer paso crítico para especificar la junta adecuada para el trabajo.
Tabla de resumen:
| Escenario | Rendimiento de la junta de PTFE estándar | Solución recomendada |
|---|---|---|
| Presión interna | Excelente: la presión energiza el sello | Junta de PTFE estándar |
| Presión externa | Pobre: la junta se deforma y se desplaza | Junta de envolvente de PTFE o PTFE relleno |
| Condiciones de vacío | Alto riesgo de fallo | PTFE reforzado con núcleo rígido |
| Alta temperatura | Fluencia y deformación aceleradas | Compuestos de PTFE rellenos especiales |
¿Tiene problemas con el fallo de la junta de PTFE bajo presión externa? KINTEK se especializa en la fabricación de componentes de PTFE de precisión que resuelven exactamente estos desafíos. Nuestras juntas de envolvente de PTFE con núcleos rígidos y compuestos de PTFE rellenos a medida están diseñadas para resistir el flujo en frío y mantener la integridad del sello bajo presión externa y condiciones de vacío. Ya sea que trabaje en semiconductores, medicina, laboratorio o aplicaciones industriales, ofrecemos fabricación personalizada desde prototipos hasta pedidos de gran volumen. Contáctenos hoy para discutir sus requisitos específicos de sellado y permita que nuestros expertos le proporcionen una solución fiable. Obtener una cotización personalizada

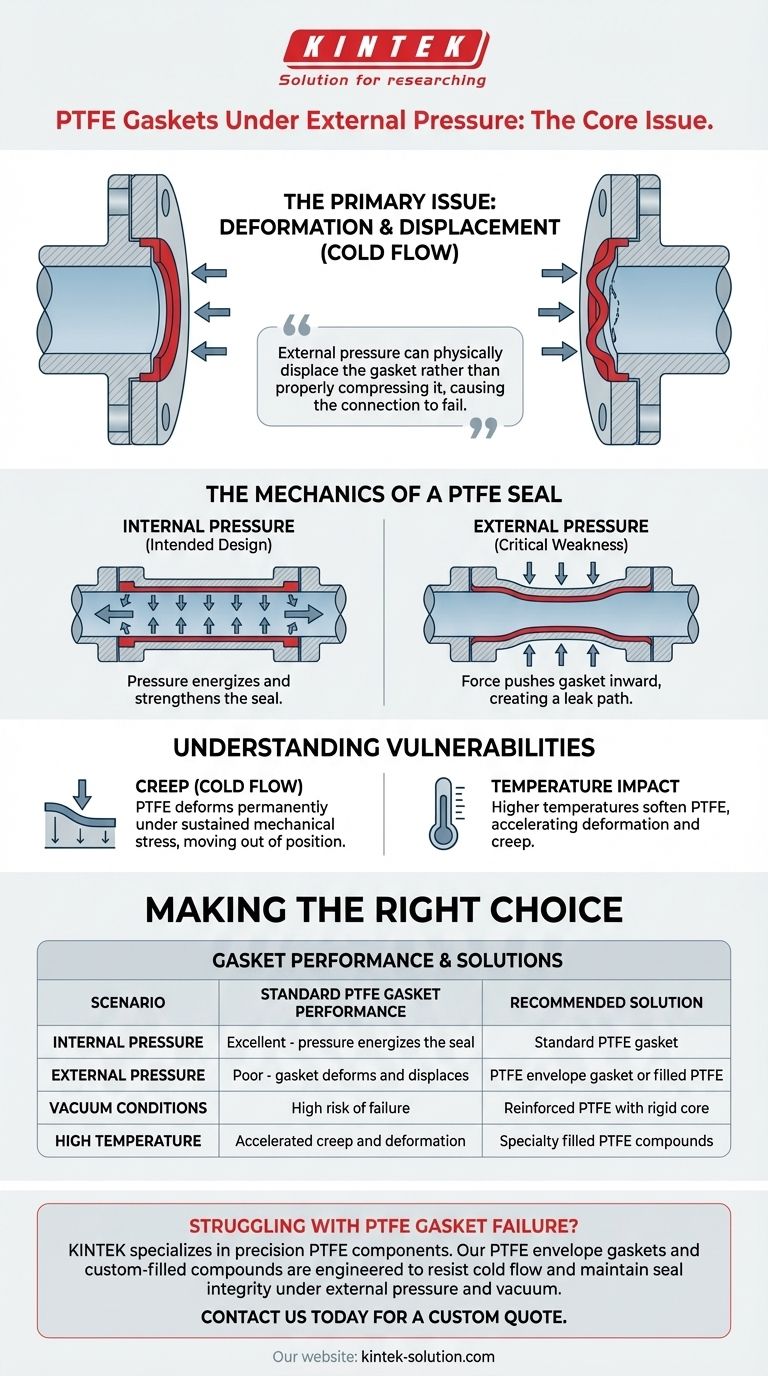

Guía Visual
