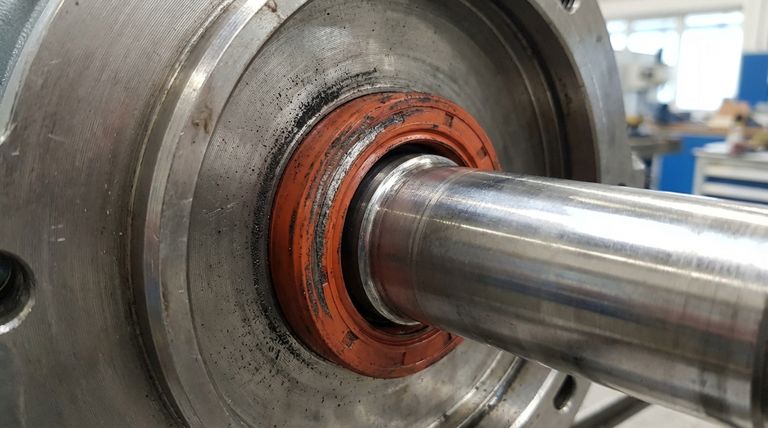

La contrarrotación en un sello rotativo es un modo de fallo crítico en el que la parte del sello diseñada para estar estacionaria se suelta y gira con el eje. Esto ocurre cuando la fricción en la superficie de sellado dinámico (el eje) se vuelve mayor que el agarre estático del sello dentro de su alojamiento. El resultado es catastrófico, ya que el sello se ve obligado a rozar contra una superficie no preparada para el movimiento, lo que provoca una rápida degradación y fugas.
El problema central es una inversión de roles. La contrarrotación ocurre cuando es más fácil que todo el sello gire en su alojamiento que para el labio dinámico deslizarse contra el eje, lo que conduce a un fallo rápido y predecible.
La anatomía de un sistema de sellado
Para comprender este fallo, primero debe entender los dos trabajos distintos que realiza un sello rotativo simultáneamente. Cada interfaz está diseñada para un propósito completamente diferente.
La interfaz dinámica: diseñada para el movimiento
La acción de sellado principal ocurre en el labio dinámico, que presiona contra el eje giratorio.
Esta interfaz está diseñada para baja fricción y alta resistencia al desgaste. La superficie del eje se hace intencionalmente muy dura y lisa para permitir que el labio del sello se deslice sobre ella durante millones de revoluciones con un desgaste mínimo.
La interfaz estática: diseñada para el agarre
La parte exterior del sello, a menudo llamada talón, se presiona contra un alojamiento o un orificio estacionario.
Esta interfaz está diseñada para alta fricción y un agarre seguro. Su trabajo es mantener el sello firmemente en su lugar, evitando que se mueva o gire bajo ninguna fuerza operativa.
¿Qué sucede durante la contrarrotación?
La contrarrotación es el resultado de un desequilibrio no intencionado en las fuerzas de fricción, lo que hace que el sistema tome el camino de menor resistencia.
El desequilibrio de fricción
Este fallo comienza cuando la fricción en el labio dinámico (contra el eje) excede la fricción de sujeción del talón estático (en el alojamiento).
Una serie de factores pueden causar esto, como una lubricación insuficiente, una superficie del eje demasiado rugosa o una alta presión que fuerza el labio con demasiada fuerza contra el eje.
La inversión de roles
Cuando se alcanza este punto de inflexión de fricción, el talón estático se "suelta" del alojamiento. El sello completo comienza a girar con el eje.
La parte del sello diseñada para agarrar ahora se está deslizando, y la parte diseñada para deslizarse está atascada en el eje.
La consecuencia: fallo prematuro
Esta inversión de roles es fatal para el sello. La superficie del alojamiento suele ser mucho más blanda y tiene un acabado superficial inferior al del eje.
Forzar el talón estático del sello a rozar contra esta superficie no preparada genera un inmenso calor y abrasión, destruyendo rápidamente el material del sello y provocando una pérdida total de la función.
Errores comunes y causas
La contrarrotación es un problema del sistema, no solo un defecto del sello. Comprender las causas comunes es la clave para prevenirlo.
Especificaciones incorrectas del eje
La causa más común es un eje que no está preparado adecuadamente. Una superficie que es demasiado rugosa actuará como papel de lija sobre el labio del sello, aumentando drásticamente la fricción dinámica. Un eje que es demasiado blando se desgastará rápidamente, creando una mala superficie de sellado.
Instalación incorrecta del sello
Un sello que no está asentado correctamente o que se instala en un alojamiento de tamaño excesivo tendrá una "presión de ajuste" o "apretón" insuficiente. Esto proporciona un agarre estático débil, lo que facilita mucho que el sello se suelte y gire.
Lubricación insuficiente
La lubricación es fundamental para minimizar la fricción y el calor en el labio de sellado dinámico. Una condición de "funcionamiento en seco", incluso por un corto tiempo, puede hacer que la fricción se dispare e inicie la contrarrotación.
Prevención de la contrarrotación mediante el diseño
La prevención eficaz se centra en garantizar que la fricción estática en el alojamiento sea siempre significativamente mayor que la fricción dinámica en el eje.
Mejora del agarre estático
Los fabricantes de sellos han desarrollado características específicas para bloquear el sello en su lugar. Estos incluyen talones con brida que proporcionan un enclavamiento mecánico, juntas tóricas estáticas integradas que aumentan la fuerza de sujeción, o diseños patentados que añaden características antirrotación.
Optimización de la superficie dinámica
El estricto cumplimiento de la dureza y el acabado superficial del eje especificados no es negociable. Una superficie lisa y dura es la mejor defensa contra la alta fricción dinámica, asegurando que el labio del sello pueda realizar su trabajo según lo previsto.
Tomar la decisión correcta para su sistema
Elegir el enfoque correcto depende de los requisitos de su sistema y del entorno operativo.
- Si su enfoque principal es la máxima fiabilidad en un nuevo diseño: Seleccione un sello con características antirrotación integradas como un talón con brida o una junta tórica estática para evitar mecánicamente el movimiento.
- Si su enfoque principal es optimizar un sistema existente: Vuelva a comprobar que el acabado superficial y la dureza de su eje cumplen o superan las especificaciones del fabricante del sello.
- Si está solucionando un fallo del sello: Inspeccione el diámetro exterior del sello en busca de signos de pulido o desgaste; esta es la prueba definitiva de contrarrotación.
Al equilibrar correctamente las fuerzas de fricción en su diseño, puede diseñar un sistema de sellado que sea robusto, fiable e inmune a este modo de fallo fundamental.
Tabla de resumen:
| Interfaz | Diseñado para | Característica clave | Problema durante la contrarrotación |
|---|---|---|---|
| Labio dinámico (Eje) | Baja fricción / Movimiento | Superficie del eje dura y lisa | Se pega al eje, provocando que el sello gire |
| Talón estático (Alojamiento) | Alta fricción / Agarre | Ajuste a presión seguro en el alojamiento | Se suelta, se desgasta contra superficie no preparada |
¿Necesita una solución de sellado fiable para su aplicación exigente?
La contrarrotación es un modo de fallo crítico que puede detener sus operaciones. En KINTEK, fabricamos sellos y componentes de PTFE de precisión diseñados para soportar las condiciones más duras en los sectores de semiconductores, médico, laboratorio e industrial.
Nuestra experiencia en fabricación personalizada, desde prototipos hasta pedidos de gran volumen, garantiza que sus sellos tengan el ajuste preciso y las características antirrotación necesarias para una máxima fiabilidad. Le ayudamos a equilibrar las fuerzas de fricción para prevenir fallos antes de que comiencen.
Póngase en contacto con KINTEK hoy mismo para analizar sus requisitos específicos y asegurar una solución de sellado robusta para su sistema.

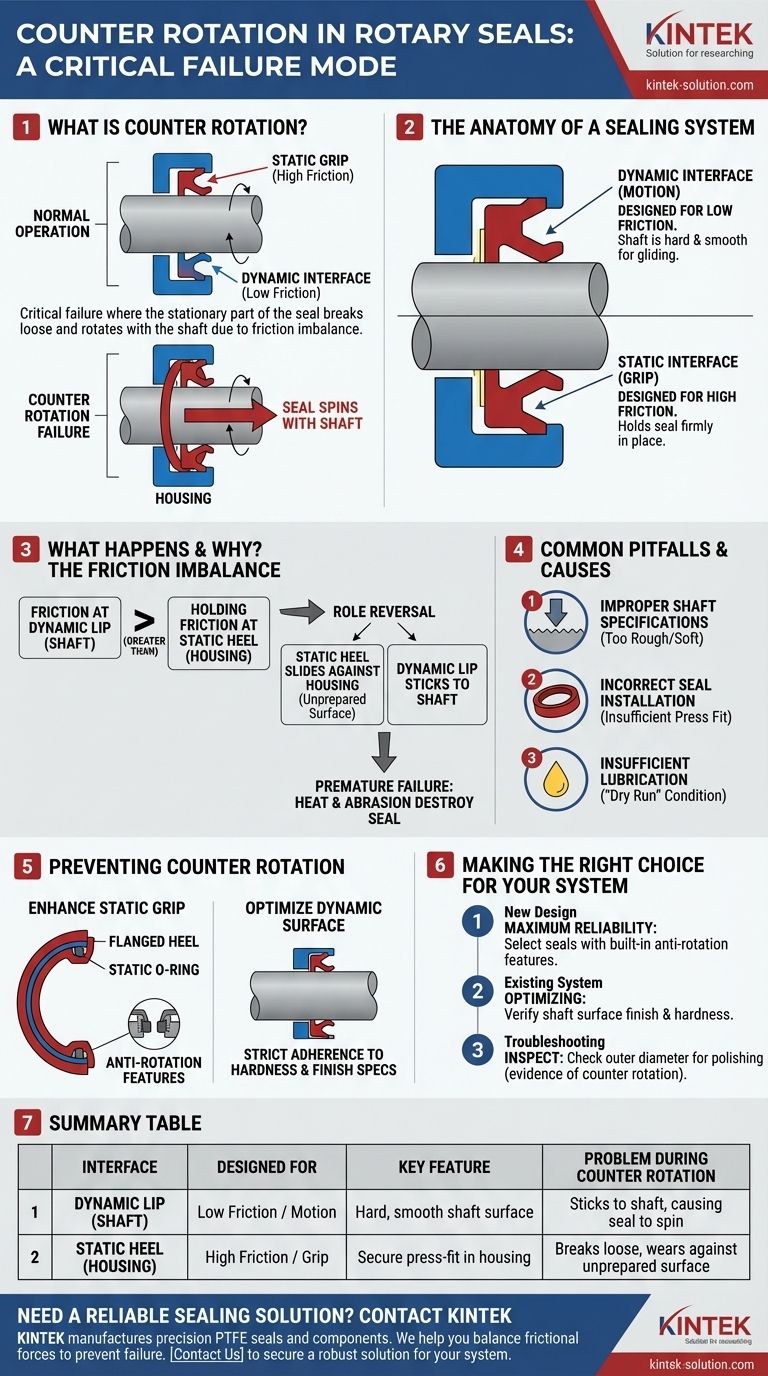

Guía Visual
