El factor más importante que determina la elección del material del inserto para una junta de envolvente de PTFE es la resistencia a la presión requerida para la aplicación. La junta es un sistema de dos partes: la "envolvente" exterior de PTFE proporciona una resistencia química casi universal, mientras que el material del "inserto" interior proporciona la resistencia mecánica y la resiliencia necesarias para crear y mantener un sellado bajo carga.
Una junta de envolvente de PTFE separa sus funciones. La envolvente de PTFE se encarga de los desafíos químicos y de temperatura, por lo que su elección del material del inserto es casi totalmente una decisión mecánica basada en la presión que requiere su sistema.
La función de cada componente
Para seleccionar el inserto correcto, primero debe comprender que una junta de envolvente de PTFE es un sello compuesto. Cada parte tiene una función distinta y complementaria.
La envolvente de PTFE: el escudo químico
La envolvente exterior está hecha de politetrafluoroetileno (PTFE), un material conocido por sus propiedades excepcionales. Este componente es responsable de interactuar con los medios del proceso.
Sus contribuciones clave son la alta resistencia química y un amplio rango de temperatura de funcionamiento. Debido a que el PTFE es prácticamente inerte, puede manejar productos químicos altamente agresivos sin degradarse, evitando la contaminación de los medios del proceso.
El inserto: el núcleo mecánico
El inserto es la columna vertebral estructural de la junta. Está completamente protegido de los medios del proceso por la envolvente de PTFE, por lo que su resistencia química no es una preocupación principal.
El único propósito del inserto es proporcionar las propiedades mecánicas que le faltan al PTFE blando. Esto incluye la resistencia a la compresión para soportar las cargas de los pernos y la resiliencia para resistir la fluencia y la relajación durante la vida útil del sello, asegurando una unión constante y sin fugas.
Adaptar el inserto a las demandas de su aplicación
Dado que el inserto proporciona la resistencia mecánica, su proceso de selección debe centrarse en las fuerzas físicas en juego en su conexión de brida específica.
Para servicios de baja presión y uso general
En aplicaciones con bajas presiones internas, el objetivo principal es simplemente adaptarse a las superficies de la brida para crear un sello inicial.
Los materiales más blandos y compresibles son ideales aquí. Las opciones comunes incluyen láminas de fibra sin amianto o varios tipos de elastómeros (goma). Estos materiales son rentables y proporcionan una excelente adaptabilidad a las imperfecciones menores de la brida.
Para sistemas de presión moderada a alta
A medida que aumenta la presión del sistema, el riesgo de fluencia de la junta y de explosión catastrófica se convierte en una preocupación seria. El inserto debe ser lo suficientemente fuerte para resistir estas fuerzas.
Para estas aplicaciones exigentes, debe utilizar un inserto rígido y de alta resistencia. Las opciones más comunes son el metal corrugado o sólido, a menudo acero inoxidable, que proporciona una capacidad superior de soporte de carga y evita que la junta sea extruida de la brida.
Comprensión de las compensaciones
Seleccionar un material de inserto implica equilibrar prioridades contrapuestas. Comprender estas compensaciones es clave para especificar un sello fiable y rentable.
Adaptabilidad frente a resistencia
Existe una compensación inherente entre la capacidad de un inserto para adaptarse a las irregularidades de la superficie y su capacidad para resistir la presión.
Un inserto blando y adaptable puede sellar fácilmente bridas ligeramente deformadas o rayadas, pero fallará bajo alta presión. Un inserto metálico fuerte y rígido puede soportar una inmensa presión, pero requiere superficies de brida limpias, planas y paralelas para sellar eficazmente.
Resistencia a la presión frente a límites de temperatura
Aunque el material del inserto dicta la clasificación de presión, todo el conjunto de la junta todavía está limitado por las restricciones de temperatura de la envolvente de PTFE.
El PTFE tiene una temperatura máxima de servicio continuo, generalmente alrededor de 250 °C (480 °F). Incluso si utiliza un inserto metálico de alta temperatura, el límite operativo de la junta lo define la envolvente de PTFE, su eslabón más débil en términos de resistencia térmica.
Coste frente a rendimiento
Como es de esperar, los insertos de alto rendimiento diseñados para altas presiones son más caros. Un inserto de acero inoxidable corrugado tendrá una prima de coste significativa sobre un inserto estándar de fibra sin amianto. Especificar en exceso el inserto para una aplicación simple y de baja presión conduce a gastos innecesarios.
Tomar la decisión correcta para su objetivo
Para seleccionar el inserto correcto, céntrese en la demanda mecánica principal de su aplicación.
- Si su enfoque principal es sellar medios agresivos en un sistema de baja presión: Un inserto estándar y blando, como una lámina de fibra sin amianto o de goma, proporciona un sellado fiable y rentable.
- Si su enfoque principal es mantener la integridad del sello en una línea de alta presión: Debe seleccionar un inserto rígido, como metal corrugado o sólido, para proporcionar la resistencia necesaria contra la expulsión.
- Si su enfoque principal es sellar contra superficies de brida imperfectas o irregulares: Es preferible un inserto más adaptable y blando, pero debe confirmar que la presión del sistema está bien dentro de su rango operativo limitado.
Al aislar las funciones químicas y mecánicas de la junta, puede seleccionar con confianza un inserto que garantice un sellado seguro y fiable.
Tabla de resumen:
| Presión de la aplicación | Material de inserto recomendado | Características clave |
|---|---|---|
| Baja presión / Servicio general | Fibra sin amianto o Elastómeros (Goma) | Alta adaptabilidad, rentable, bueno para bridas imperfectas |
| Sistemas de presión moderada a alta | Metal corrugado o sólido (p. ej., acero inoxidable) | Alta resistencia, excelente resistencia a la expulsión, requiere bridas planas |
¿Necesita una junta de envolvente de PTFE fiable para sus requisitos específicos de presión y químicos?
En KINTEK, nos especializamos en la fabricación de componentes de PTFE de alta precisión, incluidas juntas de envolvente personalizadas con el material de inserto ideal para su aplicación. Ya sea que trabaje en los sectores de semiconductores, médico, laboratorio o industrial, ofrecemos soluciones desde prototipos hasta pedidos de gran volumen.
Permita que nuestros expertos le ayuden a seleccionar la junta perfecta para un rendimiento de sellado superior. ¡Contáctenos hoy para una consulta!

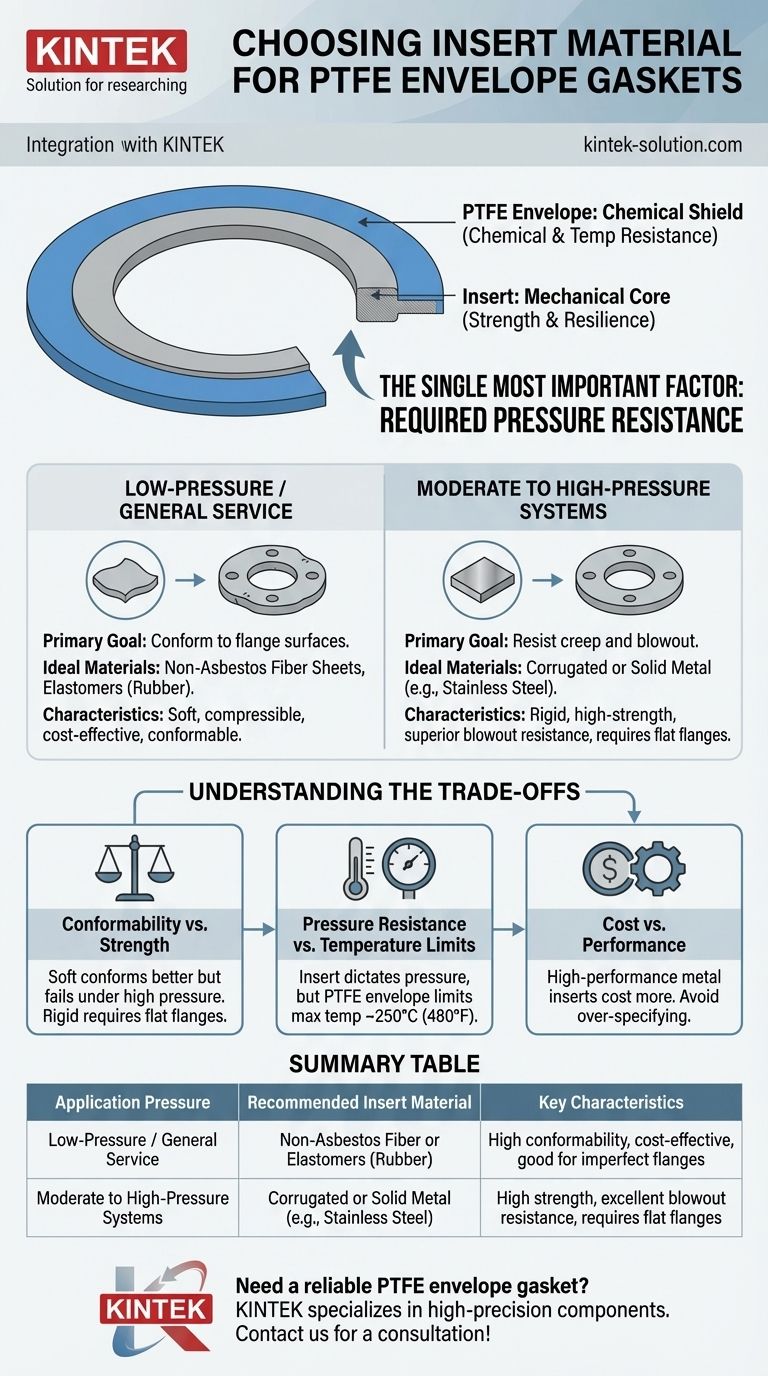

Guía Visual
