Para responder a su pregunta directamente, las láminas estándar de PTFE están comúnmente disponibles en dimensiones cuadradas de 48" x 48" (o 1200mm x 1200mm), con espesores que van desde aproximadamente 0.031" (0.8mm) hasta 4" (100mm) o más. Las varillas estándar de PTFE se definen por su diámetro exterior, que típicamente oscila entre 0.125" (3mm) y 8" (200mm).
Si bien los tamaños estándar ofrecen rentabilidad y disponibilidad inmediata, el verdadero valor del PTFE reside en su versatilidad. Comprender las dimensiones comunes del stock es el primer paso, pero reconocer que la personalización está ampliamente disponible es clave para adaptar el material con precisión a sus necesidades de ingeniería.
Un vistazo más de cerca a las dimensiones de las láminas de PTFE
Al buscar láminas de PTFE, encontrará estándares tanto imperiales como métricos. Las dimensiones más críticas son el tamaño plano (largo y ancho) de la lámina y su espesor.
Tamaños imperiales y métricos comunes
Los fabricantes suelen producir láminas maestras grandes que luego se cortan. Los tamaños cuadrados listos para usar más comunes que encontrará son:
- 1000mm x 1000mm (~40" x 40")
- 1200mm x 1200mm (~48" x 48")
- 1500mm x 1500mm (~60" x 60")
El tamaño de 48" x 48" (o 1200mm x 1200mm) es un estándar de la industria extremadamente común.
Rango de espesores estándar
El espesor de la lámina de PTFE puede variar significativamente, desde películas muy delgadas hasta bloques gruesos. Los incrementos estándar están fácilmente disponibles, incluidos los espesores métricos comunes como 1, 2, 3, 5, 6, 8, 10, 15, 20 y 25 mm.
El rango general disponible abarca desde 0.031 pulgadas (0.8mm) hasta 4 pulgadas (100mm), y algunos proveedores ofrecen opciones aún más gruesas de hasta 150mm.
Más allá de las láminas: película y lámina delgada
Para aplicaciones que requieren espesores inferiores a aproximadamente 6 mm, el material a menudo se clasifica como película o lámina delgada de PTFE. Es importante tener esto en cuenta cuando su diseño requiere barreras o revestimientos muy delgados y flexibles.
Comprensión del dimensionamiento de las varillas de PTFE
Para piezas cilíndricas, las varillas de PTFE son el material de partida estándar. La medición principal aquí es sencilla.
El diámetro como métrica clave
Las varillas de PTFE se especifican y venden en función de su diámetro exterior. A menudo se producen longitudes estándar, pero el diámetro es la dimensión crítica para el abastecimiento.
Rango de diámetro típico
Normalmente puede encontrar varillas de PTFE en diámetros que van desde 0.125 pulgadas (3mm) hasta 8 pulgadas (200mm). Este amplio rango cubre todo, desde pequeños casquillos y aislantes eléctricos hasta grandes rodillos y sellos.
Comprender las compensaciones
Elegir entre tamaños estándar y personalizados implica equilibrar el costo, el tiempo de entrega y el desperdicio de material. Las propiedades del PTFE en sí a menudo dictan la necesidad de dimensiones precisas.
La ventaja del stock estándar
Optar por un tamaño de lámina o varilla estándar es casi siempre más rentable y rápido. Estos tamaños se producen en grandes volúmenes y están fácilmente disponibles en los proveedores, lo que minimiza los plazos de entrega para su proyecto.
Cuándo considerar la personalización
La mayoría de los proveedores ofrecen servicios de corte y dimensionamiento personalizados. Si su pieza tiene dimensiones únicas, pedir piezas cortadas a medida puede reducir significativamente su propio tiempo de mecanizado y minimizar el desperdicio de material, lo que podría compensar el mayor costo inicial.
Por qué es importante el tamaño para las aplicaciones de PTFE
Las propiedades excepcionales del PTFE son lo que lo hacen tan valioso. Su coeficiente de fricción extremadamente bajo, su inercia química y su amplio rango de temperatura de funcionamiento (-200°C a 260°C) lo hacen ideal para aplicaciones exigentes como sellos, juntas, cojinetes y rodillos. Obtener el tamaño de stock inicial correcto es crucial para fabricar estos componentes de manera eficiente y con la tolerancia requerida.
Tomar la decisión correcta para su objetivo
Los objetivos específicos de su proyecto determinarán el mejor enfoque para obtener material de PTFE.
- Si su enfoque principal es la creación rápida de prototipos o la eficiencia de costos: Diseñe sus piezas para que se mecanizen a partir de tamaños de lámina y varilla estándar listos para usar para garantizar el menor costo y la mayor disponibilidad.
- Si su enfoque principal es minimizar el desperdicio de material: Seleccione el tamaño de stock estándar que esté más cerca de las dimensiones finales de su pieza, incluso si requiere una pequeña cantidad de corte personalizado inicial por parte del proveedor.
- Si su enfoque principal es una geometría de pieza altamente específica: Planifique un pedido personalizado desde el principio y comunique sus requisitos dimensionales precisos a su proveedor.
En última instancia, conocer el panorama de los tamaños estándar le permite tomar decisiones de diseño y compra más inteligentes desde el principio.
Tabla de resumen:
| Tipo de material | Tamaño estándar (Plano/Diámetro) | Rango de espesor/diámetro común |
|---|---|---|
| Lámina de PTFE | 48" x 48" (1200mm x 1200mm) | 0.031" (0.8mm) a 4" (100mm) |
| Varilla de PTFE | N/A (Definido por diámetro) | 0.125" (3mm) a 8" (200mm) |
¿Necesita componentes de PTFE de precisión para sus aplicaciones semiconductoras, médicas o industriales?
En KINTEK, nos especializamos en la fabricación de sellos, revestimientos, material de laboratorio y componentes personalizados de PTFE de alta calidad. Ya sea que requiera un tamaño estándar para la creación rápida de prototipos o una fabricación totalmente personalizada desde el prototipo hasta la producción de gran volumen, nuestra experiencia garantiza que sus piezas cumplan con las especificaciones exactas de rendimiento y durabilidad.
Permítanos ayudarle a optimizar su diseño y minimizar el desperdicio. ¡Contacte a nuestro equipo hoy para discutir sus requisitos de PTFE!

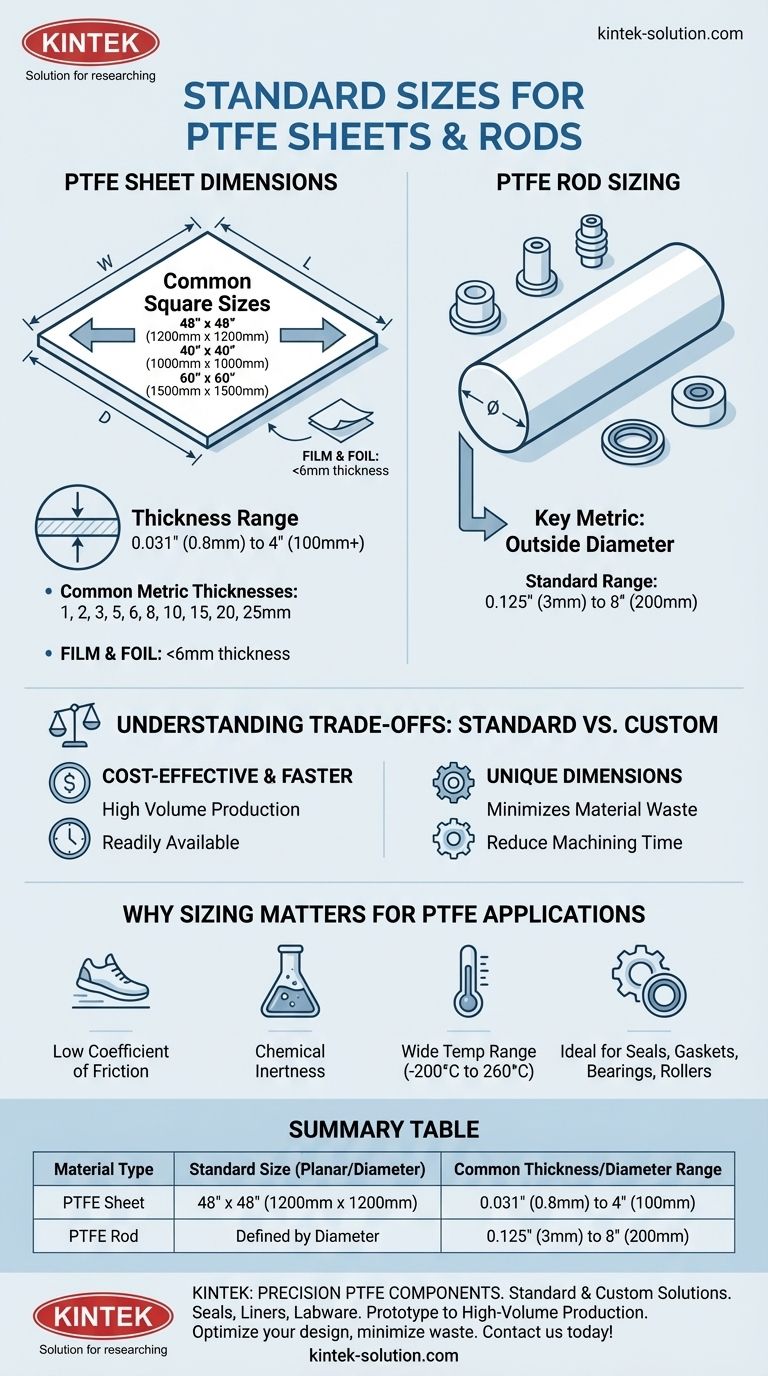

Guía Visual
