La aplicación principal de las juntas de envolvente de PTFE es el sellado de conexiones de bridas que exigen una alta resistencia química, especialmente cuando se utilizan con materiales de brida frágiles o reactivos. Se encuentran más comúnmente en equipos esmaltados o revestidos de vidrio, sistemas de tuberías de plástico y en aplicaciones donde prevenir la contaminación del producto es fundamental.
Una junta de envolvente de PTFE es una solución compuesta, diseñada para proporcionar la inercia química excepcional del PTFE sólido al tiempo que supera sus limitaciones mecánicas. Al encerrar un material central resistente en una fina capa de PTFE, crea un sello químicamente resistente que funciona eficazmente con cargas de pernos más bajas, protegiendo las bridas frágiles contra daños.
¿Por qué un diseño de envolvente? Lo mejor de ambos mundos
Para comprender las aplicaciones, primero debe comprender la construcción de la junta. No es una pieza sólida de PTFE; es una combinación inteligente de dos materiales, cada uno con un propósito distinto.
El "Envolvente" de PTFE: Su escudo químico
La capa exterior, o "envolvente", está hecha de PTFE (Politetrafluoroetileno). Este material es conocido por su resistencia química casi universal, lo que significa que no se corroerá ni reaccionará ni siquiera con los medios más agresivos.
Esta inercia también la hace muy resistente a la contaminación del producto, una característica crítica en el procesamiento farmacéutico, alimentario y de productos químicos de alta pureza.
El núcleo interno: La columna vertebral mecánica
El PTFE sólido es mecánicamente débil y propenso a la "fluencia" (creep), o deformación bajo presión con el tiempo, lo que puede provocar fugas. La junta de envolvente resuelve esto utilizando un material diferente para su núcleo o inserto interno.
Este inserto, a menudo hecho de fibra comprimida o grafito, proporciona la resistencia mecánica y la resiliencia. Permite que la junta se comprima, se adapte a las imperfecciones menores de la brida y mantenga una fuerza de sellado constante durante su vida útil.
Aplicaciones principales y casos de uso
La construcción única de dos partes convierte a la junta de envolvente de PTFE en una solución para escenarios industriales específicos y desafiantes.

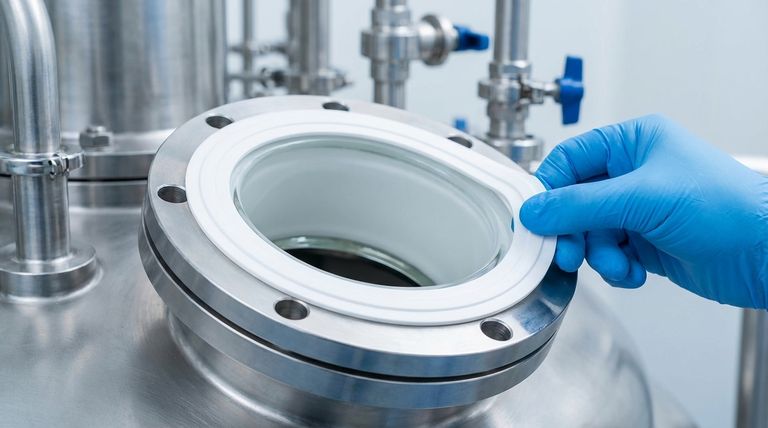

Sellado de bridas revestidas de vidrio y esmalte
Esta es la aplicación por excelencia. Las bridas de acero revestidas de vidrio y esmalte ofrecen una excelente resistencia a la corrosión, pero son extremadamente frágiles. Aplicar el alto par de apriete requerido para una junta de metal sólido agrietaría fácilmente el revestimiento.
El núcleo más blando y compresible de la junta de envolvente le permite lograr un sello hermético con una tensión de asiento mucho menor, protegiendo las frágiles superficies de la brida contra daños.
Conexión de tuberías de plástico y FRP
Al igual que el acero revestido de vidrio, los sistemas de tuberías de plástico y plástico reforzado con fibra (FRP) no pueden soportar cargas compresivas elevadas. El apriete excesivo puede hacer que las bridas se deformen, agrieten o fallen.
La junta de envolvente de PTFE proporciona un sello fiable sin requerir las cargas de pernos extremas que comprometerían la integridad de la brida de plástico.
Servicios de productos químicos corrosivos y de alta pureza
En las plantas químicas, las juntas están constantemente expuestas a materiales altamente corrosivos. El envolvente de PTFE proporciona una barrera impenetrable, protegiendo tanto el núcleo interno de la junta como las caras de la brida contra el ataque químico.
Dado que el PTFE no lixivia ni desprende partículas, estas juntas garantizan que se mantenga la pureza del medio del proceso.
Comprensión de las compensaciones y limitaciones
Aunque es muy eficaz en sus aplicaciones previstas, la junta de envolvente de PTFE no es una solución universal. Una evaluación objetiva requiere comprender sus límites.
Riesgo de daño al envolvente
El envolvente de PTFE es relativamente delgado. Puede dañarse fácilmente por arañazos o manipulación inadecuada durante la instalación. Cualquier perforación del envolvente crea una vía de fuga directa para que los medios corrosivos ataquen el núcleo interno, lo que provoca un fallo rápido de la junta.
Restricciones de temperatura
Aunque el PTFE tiene un buen rango de temperatura operativa, tiene un límite superior definitivo. El material del núcleo también tiene su propia clasificación de temperatura. Para servicios a temperaturas muy altas, como vapor a alta presión, una junta de espiral o de metal sólido suele ser una opción más robusta.
No apto para servicio mecánico extremo
La principal fortaleza de esta junta es su resistencia química y su capacidad para sellar con poca fuerza. En sistemas de muy alta presión que se encuentran en industrias como la del petróleo y el gas, las juntas diseñadas para un estrés mecánico intenso (como las juntas tipo anillo) son la opción de ingeniería adecuada.
Tomar la decisión correcta para su sistema
Seleccionar la junta correcta consiste en hacer coincidir sus fortalezas específicas con sus objetivos operativos.
- Si su enfoque principal es sellar bridas frágiles (vidrio, esmalte, plástico): La baja tensión de asiento requerida por una junta de envolvente la convierte en la opción más segura y eficaz para prevenir grietas.
- Si su enfoque principal es prevenir la contaminación del producto o manejar productos químicos agresivos: El envolvente inerte de PTFE proporciona una barrera superior, protegiendo tanto el medio de su proceso como su equipo.
- Si su enfoque principal es el servicio a alta temperatura y alta presión (por ejemplo, >500 °F / 260 °C o >600 PSI): Debe evaluar otros tipos de juntas, como las de espiral o las Kammprofile, ya que están mejor adaptadas para el estrés mecánico extremo.
Al comprender su construcción única de dos partes, puede implementar con confianza la junta de envolvente de PTFE como una solución precisa para sus desafíos de sellado químico más exigentes.
Tabla de resumen:
| Aplicación | Beneficio clave | Ideal para |
|---|---|---|
| Bridas revestidas de vidrio/esmalte | Sella con cargas de pernos bajas para prevenir grietas | Reactores químicos, equipos farmacéuticos |
| Sistemas de tuberías de plástico/FRP | Previene la deformación o el fallo de las bridas de plástico | Plantas de procesamiento químico, tratamiento de agua |
| Servicios de alta pureza y corrosivos | El envolvente de PTFE proporciona una barrera inerte y libre de contaminación | Farmacéutica, alimentos y bebidas, semiconductores |
| Manipulación de productos químicos agresivos | La resistencia química casi universal protege las bridas | Líneas de procesamiento de ácidos, álcalis y disolventes |
¿Necesita un sello fiable para aplicaciones exigentes?
Las juntas de envolvente de PTFE son una solución de precisión para industrias donde la resistencia química y la protección del equipo son innegociables. En KINTEK, nos especializamos en la fabricación de componentes de PTFE de alto rendimiento, incluidas juntas de envolvente personalizadas, para los sectores de semiconductores, médico, laboratorio e industrial.
Entendemos que un sello fallido puede significar tiempo de inactividad costoso y contaminación. Por eso priorizamos la producción de precisión y ofrecemos fabricación personalizada, desde prototipos iniciales hasta pedidos de gran volumen, para garantizar un ajuste perfecto y un rendimiento fiable para sus conexiones de brida específicas.
Permítanos ayudarle a resolver sus desafíos de sellado más difíciles. Contacte con nuestros expertos hoy mismo para una consulta y presupuesto.

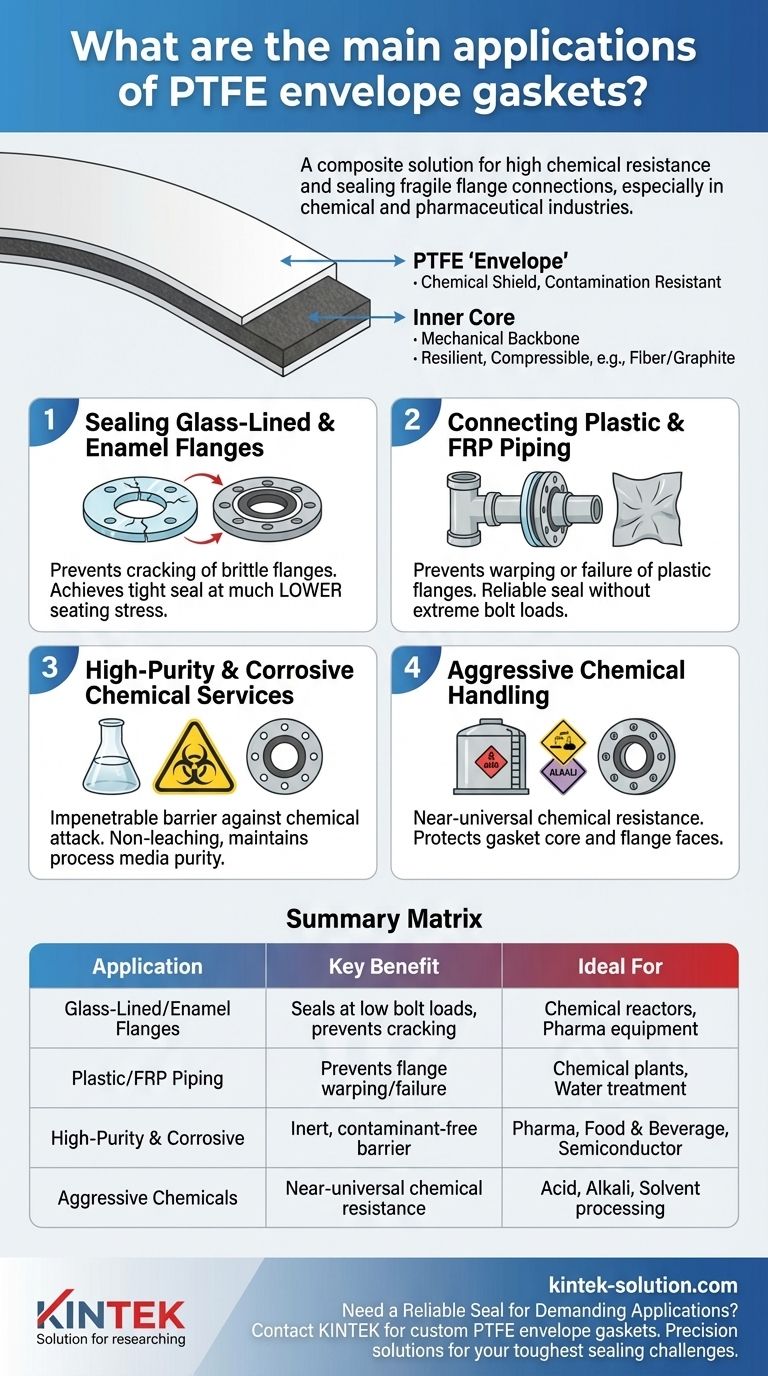

Guía Visual
