Para instalar correctamente una junta tórica de PTFE, debe manipularla como un componente de plástico rígido, no como uno de caucho flexible. Las prácticas más críticas son evitar cualquier estiramiento, lo que causa daños permanentes, y reconocer que son de un solo uso debido a su tendencia a deformarse permanentemente bajo presión (un fenómeno conocido como fluencia lenta).
El desafío fundamental con las juntas tóricas de PTFE es que su excepcional resistencia química y térmica proviene de un material que se comporta más como un plástico blando que como un caucho. La instalación exitosa depende totalmente de respetar esta baja elasticidad para prevenir la deformación irreversible y asegurar un sellado fiable.
Los principios fundamentales de la instalación de juntas tóricas de PTFE
Comprender el "por qué" detrás de las reglas es esencial para prevenir fallos en el sellado. Las propiedades del material del PTFE son fundamentalmente diferentes de los elastómeros estándar como el nitrilo o el FKM (Viton®).
Principio 1: Nunca estire la junta
A diferencia del caucho, el PTFE tiene una elasticidad muy baja y una alta fluencia lenta, o deformación progresiva. Estirar una junta tórica de PTFE, incluso ligeramente, la deformará permanentemente.
La junta no "volverá" a sus dimensiones originales, lo que resultará en un ajuste flojo y una vía de fuga inmediata. Esta es la causa más común de fallos en la instalación.
Principio 2: Respete la regla de "un solo uso"
Una vez que una junta tórica de PTFE está instalada y comprimida, se adapta a la ranura mediante fluencia lenta. Adquiere una "deformación permanente" y no recuperará su forma original al retirarla.
La reinstalación de una junta de PTFE usada garantiza un sellado deficiente. Deben considerarse componentes de un solo uso y reemplazarse cada vez que se desmonta la unión.
Principio 3: Aproveche su baja fricción
El PTFE tiene uno de los coeficientes de fricción más bajos de cualquier material sólido. Esta lubricidad inherente significa que no se requieren lubricantes ni grasas externas para la instalación.
Añadir grasa es innecesario y puede introducir contaminantes en el sistema, comprometiendo potencialmente el sello o el medio que contiene.
Pasos prácticos para una instalación impecable
Un sellado exitoso comienza antes de tocar la junta tórica. La preparación adecuada del herraje y la manipulación no son negociables.
Prepare el herraje
Todos los bordes afilados y roscas por los que debe pasar la junta tórica deben estar enmascarados o cubiertos. El herraje de acoplamiento debe tener chaflanes o radios para evitar mellas o rayones en la junta.
Para un rendimiento óptimo, las superficies de la ranura deben cumplir requisitos de acabado específicos. Una superficie rugosa puede desgastar la junta, mientras que una pulida puede no sujetarla firmemente. Apunte a una rugosidad de base de ranura de Ra 1.6 µm y una rugosidad de flanco de Ra 0.8 µm.
Utilice ayudas de instalación
Dado que el estiramiento está prohibido, a menudo son necesarias herramientas especializadas, especialmente para ranuras internas (de pistón) o cerradas.
Utilice manguitos cónicos, mandriles u otras herramientas de guía para deslizar suavemente la junta sobre las características afiladas e introducirla en su ranura con el mínimo alargamiento.
Oriente correctamente las juntas ranuradas
Algunas juntas tóricas de PTFE están "ranuradas" o "cortadas en bisel" para proporcionar un grado de flexibilidad durante la instalación. Esta característica de diseño tiene un requisito de orientación crítico.
La ranura siempre debe colocarse de modo que quede orientada lejos de la presión del sistema. Instalarla al revés anula su propósito y crea una vía de fuga directa.
Comprender las limitaciones del material
Reconocer las compensaciones del PTFE es crucial para seleccionarlo para la aplicación correcta y asegurar su éxito. Sus fortalezas en entornos hostiles se equilibran con sus limitaciones mecánicas.
El desafío de la baja elasticidad
La falta de "memoria" del PTFE lo hace poco adecuado para aplicaciones dinámicas o aquellas que requieren ensamblaje y desmontaje frecuentes. Proporciona un excelente sello estático, pero no tiene la resiliencia del caucho.
La realidad de la fluencia lenta (Creep)
Bajo una carga compresiva sostenida, especialmente a temperaturas elevadas, el material de PTFE se deformará lenta y permanentemente. Esta propiedad es la razón por la cual la instalación inicial es tan crítica: el sello que se forma con la compresión inicial es la forma final que mantendrá la junta.
Sensibilidad a mellas y rayones
Un arañazo en una junta tórica de caucho podría autocurarse debido a la elasticidad del material. Un arañazo similar en una junta tórica de PTFE es un defecto permanente y un posible punto de fallo, ya que el material no puede rebotar para cerrar el espacio.
Tomar la decisión correcta para su objetivo
Su enfoque de instalación debe alinearse con las demandas de la aplicación para garantizar la fiabilidad a largo plazo.
- Si su enfoque principal es el sellado químico estático: Asegúrese de que la ranura esté perfectamente limpia y que la junta se coloque sin ningún daño superficial, ya que no se autocurará.
- Si está instalando un sello de pistón o vástago: El factor más crítico es utilizar ayudas de instalación para guiar la junta a su ranura con el mínimo alargamiento.
- Si está utilizando una junta de PTFE ranurada: Vuelva a verificar que la ranura esté orientada para quedar lejos de la presión del sistema para asegurar que proporcione la flexibilidad prevista.
Manipular correctamente las propiedades únicas del PTFE durante la instalación es la clave para desbloquear su excepcional rendimiento de sellado en entornos exigentes.
Tabla de resumen:
| Práctica crítica | Razón clave | Consecuencia del error |
|---|---|---|
| Nunca estire la junta | El PTFE tiene baja elasticidad y alta fluencia lenta. | Deformación permanente y vía de fuga inmediata. |
| Tratar como un solo uso | La junta adquiere una deformación permanente bajo compresión. | La reinstalación garantiza un sellado deficiente. |
| Sin lubricantes externos | El PTFE tiene un coeficiente de fricción inherentemente bajo. | Introducción de contaminantes en el sistema. |
| Orientar correctamente las juntas ranuradas | La ranura debe quedar orientada lejos de la presión del sistema. | Crea una vía de fuga directa si se instala al revés. |
Asegure un sellado impecable y sin fugas en sus aplicaciones más exigentes.
Las juntas tóricas de PTFE son fundamentales para el sellado en entornos químicos y térmicos hostiles, pero su instalación requiere precisión y experiencia. En KINTEK, nos especializamos en la fabricación de componentes de PTFE de alto rendimiento, incluidas juntas tóricas, sellos y material de laboratorio personalizados para los sectores de semiconductores, médicos e industriales.
Nuestro equipo comprende las propiedades únicas del PTFE y puede proporcionar los componentes y la orientación técnica adecuados para sus necesidades específicas, desde prototipos hasta producción de gran volumen.
No se arriesgue a un fallo del sello. Contacte con KINTEK hoy mismo para hablar sobre sus requisitos de componentes de PTFE y asegurar un rendimiento óptimo.

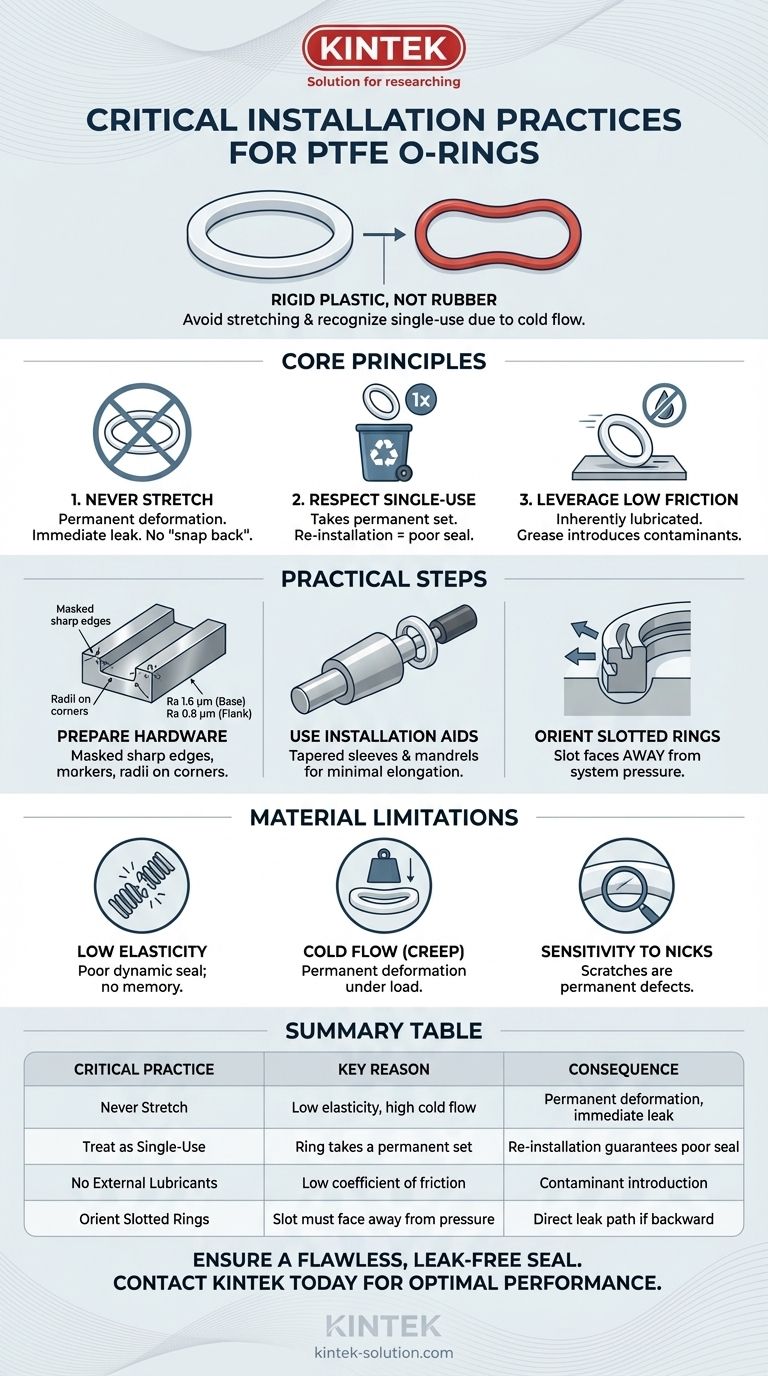

Guía Visual
