En esencia, un actuador neumático funciona utilizando aire comprimido para crear una fuerza mecánica que abre o cierra automáticamente la válvula de PTFE conectada. Reemplaza el giro manual con un sistema fiable y controlado a distancia impulsado por la presión del aire que actúa sobre un pistón o diafragma interno.
El papel esencial de un actuador neumático es convertir la energía potencial del aire comprimido en la energía cinética del movimiento mecánico. Esto permite que una válvula de PTFE químicamente inerte se opere de forma automática y remota, lo cual es crucial para el control de procesos industriales modernos.
El Mecanismo Central: Del Aire a la Acción
Comprender la función del actuador implica desglosarlo en unos pocos pasos secuenciales sencillos. Toda la operación es una conversión limpia y directa de la presión neumática en trabajo físico.
El Papel del Aire Comprimido
El aire comprimido sirve como fuente de energía para el actuador. Se suministra a través de una línea neumática y es controlado por una válvula solenoide separada, que dirige el aire hacia el puerto de entrada del actuador bajo comando.
El Pistón o Diafragma Interno
Dentro de la carcasa del actuador hay un pistón (para movimiento lineal o rotatorio) o un diafragma flexible (típicamente para movimiento lineal). Cuando el aire comprimido entra en la cámara de un lado de este componente, la diferencia de presión lo obliga a moverse.
Conexión al Vástago de la Válvula
Este movimiento es la "acción". El pistón o diafragma está conectado mecánicamente al vástago de la válvula. A medida que el componente interno se mueve, impulsa el vástago de la válvula hacia arriba, hacia abajo o en rotación, abriendo o cerrando así la trayectoria de flujo dentro del cuerpo de la válvula de PTFE.
Dos Modos de Operación
Los actuadores neumáticos suelen venir en dos configuraciones principales que determinan su comportamiento, especialmente cuando se pierde la presión del aire.
- Retorno por Muelle (A Prueba de Fallos): Este diseño incluye un muelle potente. La presión del aire actúa contra el muelle para mover la válvula a una posición (por ejemplo, abierta). Cuando se purga el aire, el muelle obliga automáticamente a la válvula a volver a su posición predeterminada de "fallo seguro" (por ejemplo, cerrada). Esto es fundamental para la seguridad.
- Doble Efecto: Este modelo tiene puertos de aire en ambos lados del pistón. Se utiliza presión de aire tanto para abrir como para cerrar la válvula. Ofrece un control más preciso, pero carece de una posición automática a prueba de fallos sin componentes adicionales.
¿Por Qué Combinar un Actuador Neumático con una Válvula de PTFE?
La combinación de un actuador mecánico robusto con una válvula químicamente inerte es una elección de ingeniería deliberada impulsada por la necesidad de automatización y compatibilidad de materiales.
Aislar los Componentes Mecánicos del Medio
El actuador y sus componentes internos (juntas, lubricantes, metales) permanecen completamente aislados del fluido que pasa a través de la válvula. El cuerpo de la válvula de PTFE y sus partes mojadas proporcionan la resistencia química necesaria, mientras que el actuador proporciona la fuerza sin riesgo de corrosión o contaminación.
Permitir la Automatización y el Control Remoto
Las válvulas de PTFE se utilizan a menudo en sistemas que manejan productos químicos agresivos o de alta pureza donde la operación manual es poco práctica o insegura. Un actuador neumático permite integrar estas válvulas críticas en un bucle de control de procesos automatizado, operado desde una sala de control central.
Fiabilidad en Entornos Hostiles
Los sistemas neumáticos son mecánicamente simples y muy duraderos. Pueden operar de manera fiable en entornos con altas temperaturas, humedad, o incluso atmósferas explosivas donde los actuadores eléctricos podrían suponer un riesgo o fallar prematuramente.
Comprender las Compensaciones
Aunque son muy eficaces, la actuación neumática no es una solución universal. Comprender sus requisitos operativos es clave para una implementación exitosa.
Requisito de Suministro de Aire
El prerrequisito más significativo es una fuente de aire comprimido limpio y seco. La calidad y fiabilidad de este suministro de aire impactan directamente en el rendimiento a largo plazo y la vida útil del actuador.
Limitaciones de Control
Los actuadores neumáticos estándar destacan en el control simple de encendido/apagado. Lograr posiciones intermedias precisas para la estrangulación del flujo requiere componentes más complejos y costosos, como un posicionador I/P, que traduce una señal de control eléctrica en presión de aire variable.
Dimensionamiento y Velocidad
El actuador debe dimensionarse correctamente para proporcionar suficiente par o empuje para superar las fuerzas dentro de la válvula y la línea de proceso. La velocidad de actuación depende de la presión del aire y de la capacidad de flujo de las electroválvulas y tuberías de control.
Tomar la Decisión Correcta para Su Sistema
Seleccionar la configuración correcta del actuador está directamente relacionado con sus objetivos operativos.
- Si su enfoque principal es la seguridad y el control fiable de encendido/apagado: Un actuador de retorno por muelle ("a prueba de fallos") es la opción más robusta y fiable.
- Si su enfoque principal es la modulación precisa del flujo: Un actuador de doble efecto acoplado a un posicionador digital o analógico proporcionará el control fino necesario.
- Si su enfoque principal es la operación en una zona peligrosa: La seguridad inherente de un sistema neumático, libre de chispas eléctricas, lo convierte en la solución ideal para controlar sus válvulas de PTFE.
En última instancia, comprender cómo funciona un actuador neumático le permite diseñar un sistema de control de fluidos más fiable, seguro y eficiente.
Tabla Resumen:
| Componente | Función | Beneficio Clave |
|---|---|---|
| Aire Comprimido | Fuente de energía para el movimiento | Energía segura y fiable |
| Pistón/Diafragma | Convierte la presión del aire en movimiento | Crea fuerza mecánica |
| Conexión al Vástago de la Válvula | Transfiere el movimiento a la válvula de PTFE | Abre/cierra la trayectoria de flujo |
| Retorno por Muelle (A Prueba de Fallos) | Devuelve la válvula a la posición segura al perderse el aire | Crítico para la seguridad |
| Doble Efecto | Utiliza aire para abrir y cerrar la válvula | Permite un control preciso |
¿Necesita una solución de válvula de PTFE automatizada y fiable para su proceso crítico?
KINTEK se especializa en la fabricación de componentes de PTFE de alto rendimiento —incluyendo juntas, revestimientos y cristalería de laboratorio personalizada— para los sectores de semiconductores, médico, laboratorio e industrial. Nuestra producción de precisión y nuestras capacidades de fabricación personalizada, desde prototipos hasta pedidos de gran volumen, garantizan que obtenga un sistema de válvula y actuador perfectamente adaptado a los requisitos de seguridad, control y entorno de su aplicación.
Diseñemos su solución. ¡Contacte con nuestros expertos hoy mismo para hablar de su proyecto!

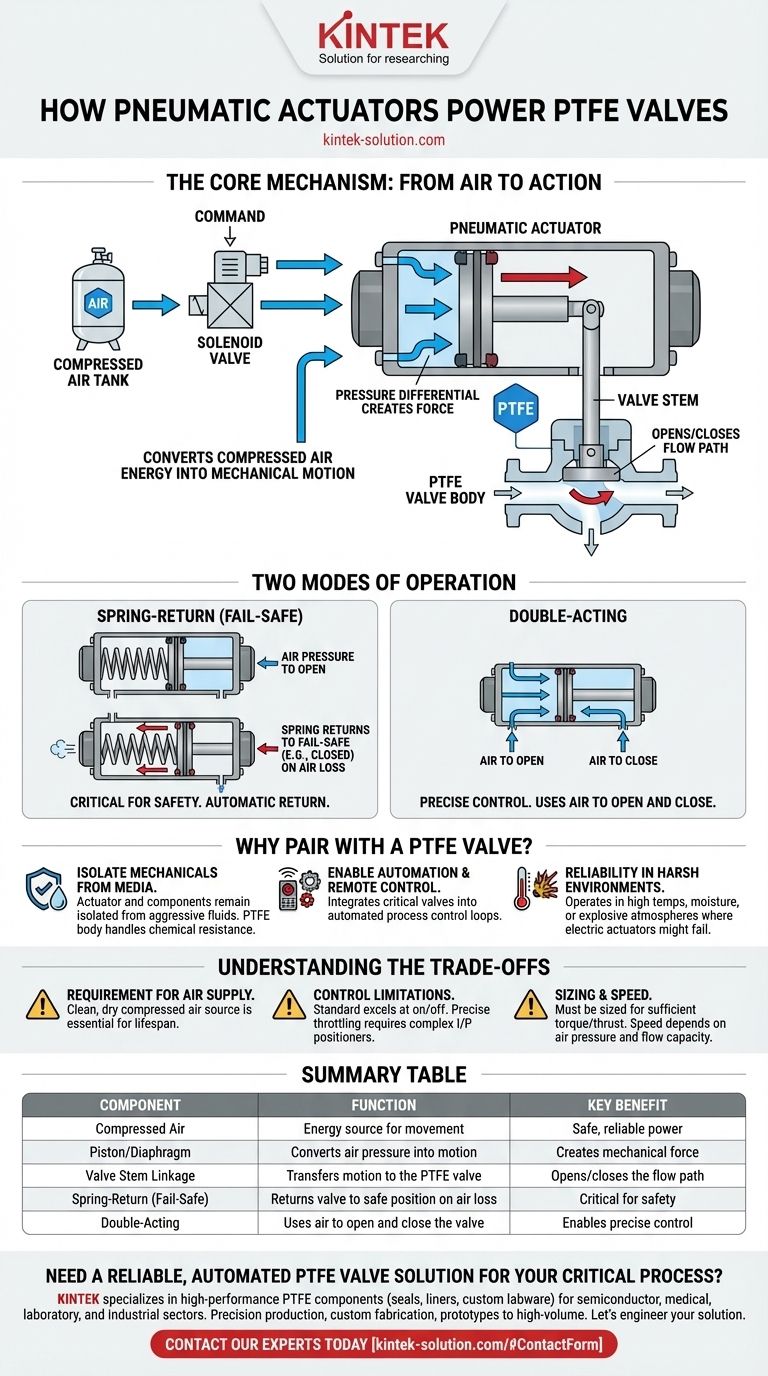

Guía Visual
