La diferencia fundamental es que la empaquetadura de grafito tiene una alta conductividad térmica, mientras que la empaquetadura de PTFE tiene una conductividad térmica muy baja. Esto significa que el grafito sobresale en la disipación del calor de fricción lejos de un eje, mientras que el PTFE actúa como aislante, atrapando el calor.
La elección entre empaquetaduras de PTFE y grafito es una decisión de ingeniería crítica que depende de la gestión del calor. El grafito es la solución para aplicaciones de alta velocidad y alta temperatura debido a su capacidad para conducir el calor, mientras que el PTFE es la opción para entornos químicamente agresivos donde la generación de calor no es la principal preocupación.
La Diferencia Central: Gestión del Calor
La distinción más significativa entre estos dos materiales es cómo manejan el calor generado por la fricción en aplicaciones dinámicas como bombas y mezcladores. Esta única propiedad a menudo dicta qué material es adecuado para una tarea determinada.
Empaquetadura de Grafito: El Conductor
El grafito, una forma natural de carbono puro, es un excelente conductor térmico. Esta propiedad le permite extraer activamente el calor del eje giratorio y disiparlo a través de la prensaestopas.
Esta disipación de calor es fundamental para prevenir el sobrecalentamiento, lo que puede provocar fallos prematuros de la empaquetadura y daños en el eje. Su capacidad para gestionar el calor lo convierte en la opción superior para servicios de alta velocidad y alta temperatura.
Empaquetadura de PTFE: El Aislante
El PTFE (politetrafluoroetileno) es un polímero sintético con una conductividad térmica muy baja. En lugar de disipar el calor, actúa como aislante, atrapando el calor directamente en la superficie del eje.
En aplicaciones con altas velocidades del eje, esta acumulación de calor puede superar rápidamente el límite de temperatura operativa del PTFE, provocando que la empaquetadura falle y potencialmente raye el eje.
Más Allá de las Propiedades Térmicas: Una Comparación Cara a Cara
Si bien la conductividad térmica es un diferenciador principal, una comparación completa requiere observar los límites operativos y las fortalezas de cada material.
Resistencia a la Temperatura
El grafito tiene un rango de temperatura significativamente más amplio y alto, operando eficazmente desde -400°F hasta 850°F.
El PTFE tiene un rango más limitado, adecuado para aplicaciones desde -300°F hasta 500°F.
Resistencia Química
Esta es la ventaja destacada del PTFE. Es excepcionalmente resistente a casi todos los productos químicos, ácidos, gases y sustancias corrosivas, con la rara excepción de los metales alcalinos fundidos.
El grafito ofrece una buena resistencia química, pero no es tan universalmente inerte como el PTFE, lo que convierte al PTFE en la opción predeterminada para los servicios químicos más agresivos.
Fricción y Autolubricación
El grafito es naturalmente autolubricante, lo que ayuda a reducir la fricción y el desgaste desde el principio.
El PTFE es conocido por tener uno de los coeficientes de fricción más bajos de cualquier material sólido. No es conductor y protege contra el desgaste del eje, pero a menudo requiere lubricación para un rendimiento óptimo en formato de empaquetadura.
Resistencia Física
La empaquetadura de PTFE exhibe una resistencia a la tracción mucho mayor de 2,000 PSI, en comparación con la empaquetadura de grafito de 650 PSI. Esto puede contribuir a su durabilidad en aplicaciones de alta presión y baja velocidad.
Comprender las Compensaciones
Elegir el material incorrecto basándose en una sola propiedad puede provocar un rápido fallo del equipo. Es crucial comprender los compromisos que está haciendo.
El Riesgo de Sobrecalentamiento con PTFE
Usar PTFE en una bomba de alta velocidad es un error común pero crítico. Su incapacidad para disipar el calor significa que la energía de fricción se acumula, lo que puede derretir la empaquetadura y dañar el equipo.
Los Límites de la Inercia del Grafito
Aunque es térmicamente robusto, el grafito no es una solución universal para todos los productos químicos. En medios altamente agresivos donde el PTFE es el único material que no se degradará, la aplicación debe diseñarse para operar a velocidades más bajas para adaptarse a las limitaciones térmicas del PTFE.
Contaminación y Transferencia de Color
La empaquetadura de grafito es negra y puede desprender partículas de carbono. Esto la hace inadecuada para industrias como la alimentaria, de bebidas y farmacéutica, donde la pureza del producto es primordial.
En estos casos, la empaquetadura de PTFE blanca y no contaminante es la única opción aceptable, independientemente de sus propiedades térmicas.
Cómo Aplicar Esto a Su Proyecto
Su objetivo operativo es el factor más importante en la selección del material de empaquetadura adecuado.
- Si su enfoque principal es el rendimiento a alta velocidad o alta temperatura: Elija empaquetadura de grafito por su capacidad inigualable para disipar el calor destructivo por fricción.
- Si su enfoque principal es la resistencia a productos químicos agresivos: Elija empaquetadura de PTFE por su inercia química superior, pero tenga en cuenta la velocidad y la temperatura de funcionamiento.
- Si su enfoque principal es prevenir la contaminación del producto: Elija empaquetadura de PTFE blanca para garantizar la pureza y evitar la transferencia de color asociada con el grafito negro.
En última instancia, un sello exitoso se logra al alinear con precisión las propiedades del material de la empaquetadura con las demandas específicas de su aplicación.

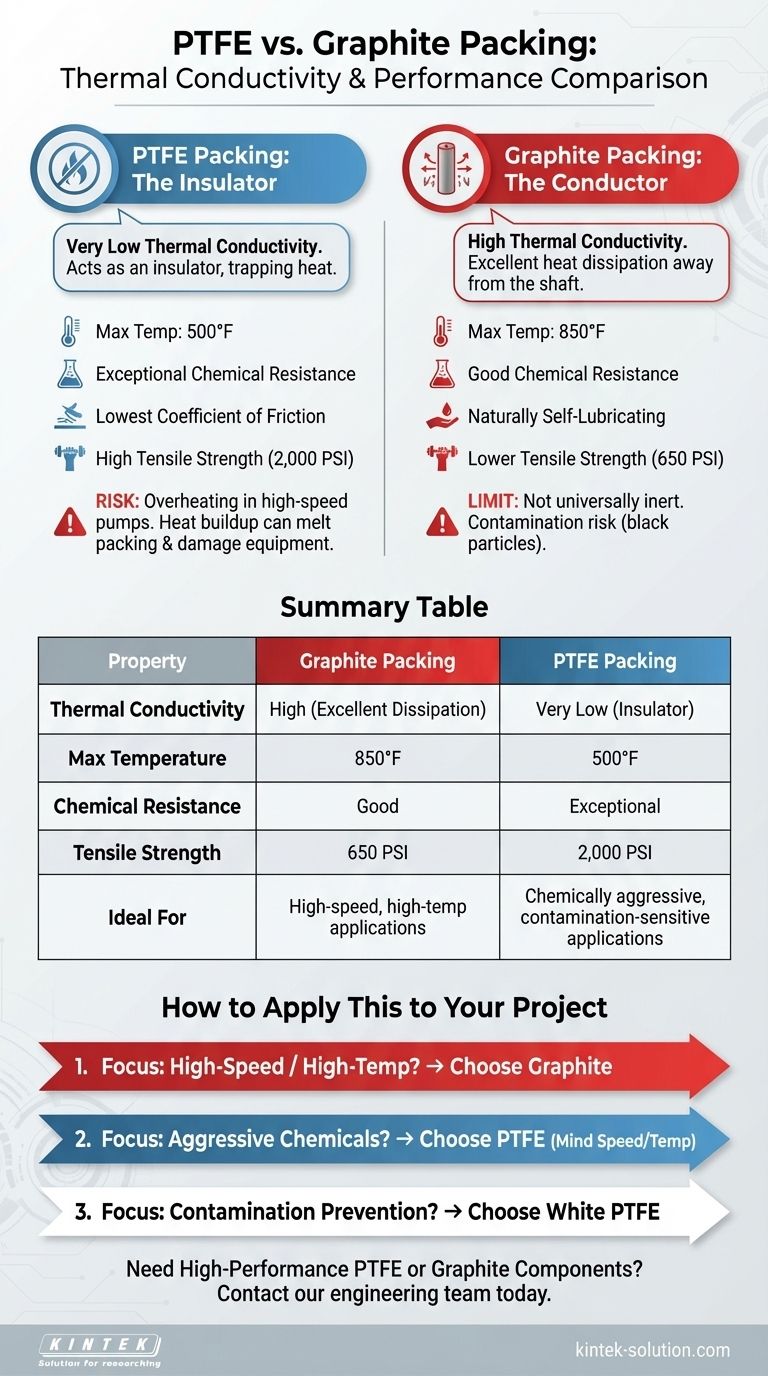

Tabla Resumen:
| Propiedad | Empaquetadura de Grafito | Empaquetadura de PTFE |
|---|---|---|
| Conductividad Térmica | Alta (Excelente disipación de calor) | Muy Baja (Actúa como aislante) |
| Temperatura Máxima | 850°F | 500°F |
| Resistencia Química | Buena | Excepcional |
| Resistencia a la Tracción | 650 PSI | 2,000 PSI |
| Ideal Para | Aplicaciones de alta velocidad y alta temperatura | Aplicaciones químicamente agresivas y sensibles a la contaminación |
