En entornos criogénicos, los sellos energizados de PTFE se utilizan más habitualmente en aplicaciones de misión crítica donde el fallo no es una opción. Se encuentran en el transporte de gas natural licuado (GNL), específicamente en brazos de carga y sistemas de transferencia, y en aeronáutica para el manejo de propelentes altamente reactivos y fluidos hipergólicos.
La razón fundamental de su uso es sencilla: los sellos energizados de PTFE proporcionan un sellado dinámico y fiable cuando otros materiales fallan. La combinación de la tolerancia a temperaturas extremas y la inercia química del PTFE, potenciada por un resorte que compensa la contracción térmica, los convierte en la opción predeterminada para sellar fluidos agresivos a temperaturas cercanas a los -200 °C.
Por qué los sellos energizados de PTFE destacan en la criogenia
Para entender dónde se utilizan estos sellos, es fundamental comprender primero por qué están excepcionalmente adaptados a la física del frío extremo. Los sellos elastoméricos estándar a menudo se vuelven quebradizos y fallan, pero el diseño de un sello energizado de PTFE aborda directamente estos desafíos.
El papel crítico del energizador de resorte
A temperaturas criogénicas, todos los materiales se contraen. Una carcasa metálica se contraerá a un ritmo diferente al de un sello de polímero, creando una posible vía de fuga.
El resorte interno es la clave. Actúa como una fuente de energía constante, empujando los labios del sello de PTFE firmemente contra las superficies de sellado, independientemente de los cambios dimensionales causados por el frío extremo.
Sobrevivir al frío y al calor extremos
El PTFE como material tiene un rango de temperatura de funcionamiento excepcionalmente amplio, manteniéndose funcional desde aproximadamente -200 °C hasta +260 °C.
Esto significa que el mismo sello a menudo puede manejar fluidos criogénicos y luego potencialmente ciclos de limpieza o esterilización a alta temperatura sin degradarse.
Inercia química inherente
Muchos fluidos criogénicos, especialmente en la industria aeroespacial, son propelentes altamente reactivos. El PTFE es uno de los materiales químicamente más inertes que se conocen.
No reaccionará ni contaminará el medio que está sellando, lo cual es un requisito crítico de seguridad y pureza en aplicaciones que involucran oxígeno líquido, hidrógeno u otros fluidos especializados.
No requiere lubricación externa
La mayoría de los lubricantes se congelarían, solidificarían y quedarían inutilizables a temperaturas criogénicas.
El PTFE tiene un coeficiente de fricción extremadamente bajo, lo que lo hace naturalmente "autolubricante". Esto le permite funcionar en aplicaciones dinámicas como ejes giratorios o vástagos alternativos sin necesidad de un lubricante externo.
Áreas clave de aplicación criogénica
Basándose en estos principios, los sellos energizados de PTFE se especifican para sistemas donde el rendimiento y la seguridad son primordiales.
Sistemas de gas natural licuado (GNL)
El transporte mundial de GNL depende de mantener el gas en estado líquido a aproximadamente -162 °C (-260 °F).
Estos sellos se encuentran en bombas, válvulas y los brazos de carga articulados que transfieren GNL entre instalaciones de producción, buques de transporte y terminales de regasificación.
Aeroespacial y defensa
La propulsión de cohetes y los sistemas de satélites a menudo dependen de fluidos criogénicos.
Las aplicaciones incluyen sellos para válvulas en líneas de propelente, sistemas de combustible de motores y actuadores hidráulicos que deben funcionar de manera fiable en el frío del espacio o durante el funcionamiento del motor con hidrógeno líquido (LH2) y oxígeno líquido (LOX).
Equipos industriales y científicos
Más allá del transporte a granel, estos sellos se utilizan en equipos especializados en diversas industrias.
Esto incluye compresores criogénicos, sopladores, mezcladores e instrumentación científica que utilizan nitrógeno líquido u otros criógenos para refrigeración o procesamiento.
Comprender las compensaciones
Aunque son muy eficaces, los sellos energizados de PTFE son una solución especializada, y es importante comprender sus limitaciones.
Sensibilidad a la instalación
La camisa de PTFE es más blanda que una carcasa metálica. Se debe tener cuidado durante la instalación para evitar rayar o mellar el labio del sello, ya que incluso un daño menor puede crear una vía de fuga.
Rendimiento en medios abrasivos
El PTFE es un material relativamente blando. Si el fluido criogénico contiene partículas abrasivas (como residuos en un sistema hidráulico), la vida útil del sello puede reducirse significativamente debido al desgaste del labio del sello.
Coste inicial más alto
Como componente de precisión y alto rendimiento, un sello energizado de PTFE suele tener un coste inicial más elevado que una junta tórica o un sello elastomérico estándar. Este coste se justifica por su rendimiento y fiabilidad en aplicaciones donde los sellos estándar fallarían.
Tomar la decisión correcta para su objetivo
Seleccionar el sello correcto requiere hacer coincidir sus fortalezas principales con su desafío de ingeniería principal.
- Si su enfoque principal es el sellado dinámico con medios agresivos: La inercia química del PTFE lo convierte en la opción superior para manejar propelentes criogénicos reactivos o gases industriales ultrapuros.
- Si su enfoque principal es la fiabilidad a través de cambios extremos de temperatura: El energizador de resorte garantiza una fuerza de sellado constante, compensando la contracción y expansión térmica inherentes a los sistemas criogénicos.
- Si su enfoque principal es prevenir la contaminación del fluido: La naturaleza autolubricante del PTFE elimina la necesidad de lubricantes externos que podrían congelarse, fallar o contaminar el fluido criogénico.
En última instancia, comprender estos principios básicos le permite especificar una solución de sellado que garantice tanto la seguridad como el rendimiento en el exigente mundo de la criogenia.
Tabla de resumen:
| Área de aplicación | Usos clave | Beneficio principal |
|---|---|---|
| Sistemas de GNL | Brazos de carga, bombas, válvulas | Sellado fiable a -162 °C para un transporte seguro |
| Aeroespacial y Defensa | Válvulas de propelente, sistemas de combustible | Inercia química para fluidos reactivos como LOX/LH2 |
| Industrial/Científico | Compresores criogénicos, mezcladores | Autolubricante, no requiere lubricantes externos |
¿Necesita una solución de sellado fiable para su aplicación criogénica? KINTEK se especializa en la fabricación de componentes de PTFE de alto rendimiento, incluidos sellos energizados, para los sectores de semiconductores, médico, laboratorio e industrial. Nuestra producción de precisión y fabricación personalizada, desde prototipos hasta pedidos de gran volumen, garantiza que sus sistemas funcionen de forma segura y eficiente, incluso a temperaturas extremas. Contacte con nuestros expertos hoy mismo para analizar sus requisitos específicos y obtener una solución adaptada.

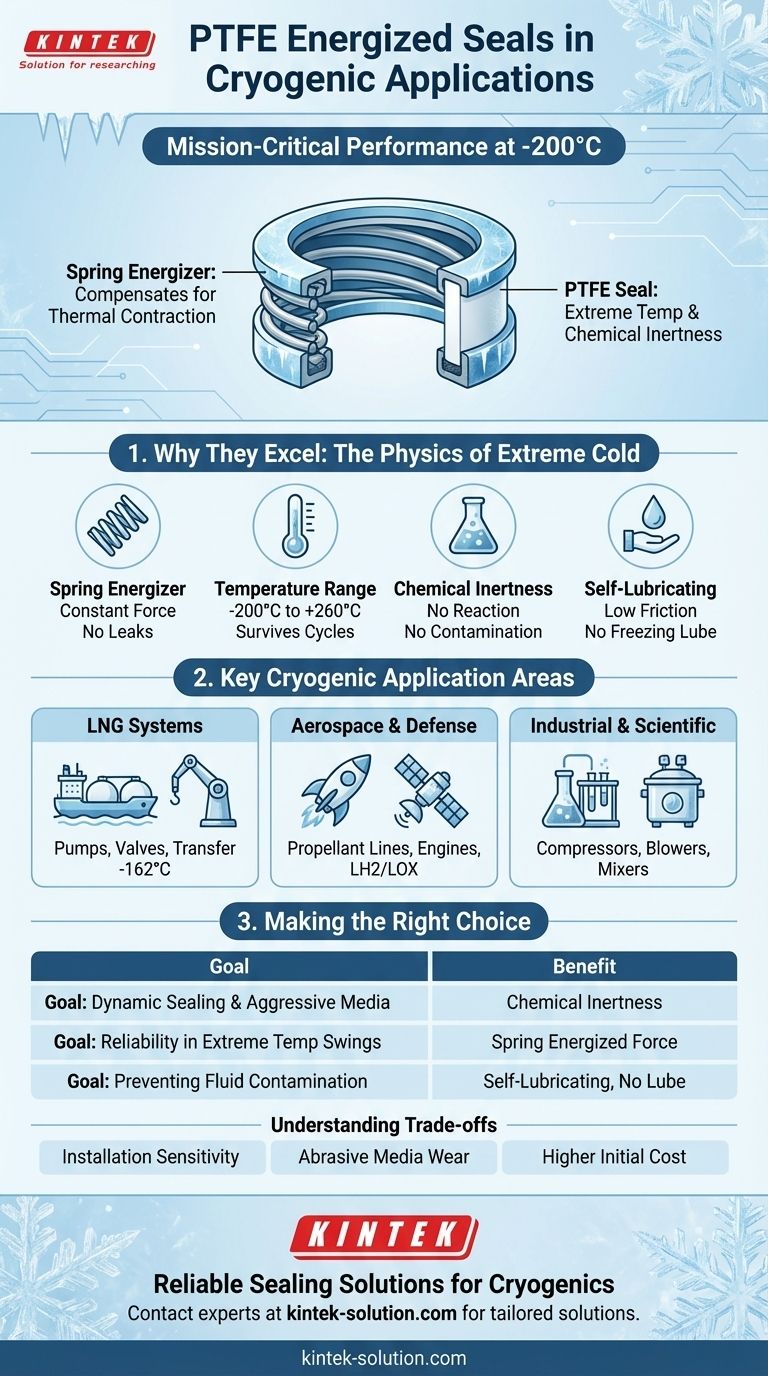

Guía Visual
