En esencia, un ensamblaje de válvula neumática de PTFE consta de dos subcomponentes distintos y esenciales: el cuerpo de la válvula de PTFE y el actuador neumático. La válvula es el componente de manejo de fluidos responsable de la resistencia química, mientras que el actuador es el controlador mecánico que automatiza su funcionamiento.
El principio fundamental de diseño es la separación de funciones: la válvula inerte de PTFE contiene y dirige el medio corrosivo, mientras que el actuador neumático externo proporciona la fuerza automatizada necesaria para abrirla y cerrarla, asegurando que los componentes mecánicos nunca estén expuestos al fluido de proceso agresivo.
Desglosando el Ensamblaje
Para comprender cómo funcionan estos sistemas en entornos exigentes, es crucial analizar el papel específico de cada componente principal.
La Válvula de PTFE: El Componente Mojado
La válvula de PTFE es la parte del ensamblaje que entra en contacto directo con el fluido de proceso. A menudo se la denomina el componente "mojado" por esta razón.
Su función principal es proporcionar una vía excepcionalmente químicamente inerte y no contaminante para medios agresivos o de alta pureza. Las propiedades del material del PTFE (politetrafluoroetileno) lo convierten en la opción ideal para esta función.
El Actuador Neumático: El Controlador
El actuador neumático es el "motor" del ensamblaje. Convierte la energía del aire comprimido en el movimiento físico necesario para operar la válvula.
Este componente es responsable de la automatización de la válvula. Recibe una señal neumática (un pulso de aire comprimido) y la utiliza para mover un pistón o diafragma, que a su vez abre o cierra el mecanismo de la válvula de PTFE al que está montado.
La Interfaz Crítica
Los dos componentes se unen en una interfaz crítica, generalmente un patrón de montaje estandarizado. El vástago o eje del actuador se conecta directamente al mecanismo interno de la válvula.
Esta conexión permite que el movimiento lineal o rotatorio generado por el actuador se traduzca con precisión en la acción deseada de la válvula, como levantar un diafragma o girar una bola.
El Propósito del Diseño de Dos Partes
La separación de la válvula y el actuador es una elección de ingeniería deliberada impulsada por la necesidad de fiabilidad y seguridad en entornos corrosivos.
Aislamiento de Componentes Mecánicos
La razón más importante de este diseño es aislar las partes mecánicas sensibles del actuador del fluido de proceso agresivo. El actuador contiene sellos, resortes y pistones que se corroerían y fallarían rápidamente si se exponen a ácidos u otros productos químicos agresivos.
Al mantener la trayectoria del fluido completamente dentro del cuerpo inerte de la válvula de PTFE, el diseño garantiza la longevidad y fiabilidad de los componentes de automatización.
Habilitación de Modularidad y Mantenimiento
Esta estructura de dos partes crea un sistema modular. Puede seleccionar un actuador con características específicas (como apertura por falla segura o cierre por falla segura) y combinarlo con el cuerpo de válvula de PTFE apropiado para su aplicación química.
Esta modularidad también simplifica el mantenimiento. Si un actuador falla, se puede reemplazar sin perturbar la tubería del proceso ni exponer la línea de fluido a la atmósfera.
Comprender las Compensaciones
Aunque es muy eficaz, el diseño de este ensamblaje tiene características inherentes que deben considerarse.
Requisito de Aire Comprimido
El requisito más obvio es la necesidad de una fuente confiable de aire comprimido limpio y seco. Esta infraestructura es esencial para que el actuador funcione y debe tenerse en cuenta en el diseño total del sistema y el costo.
Complejidad Aumentada
En comparación con una válvula manual simple, un ensamblaje neumático tiene más componentes. El actuador, las líneas de aire y las electroválvulas introducen puntos adicionales de posible fallo que requieren una instalación adecuada e inspección periódica.
Tamaño y Peso Físicos
Los actuadores neumáticos añaden volumen y peso considerables a la válvula. Esto puede ser un factor significativo en aplicaciones con limitaciones de espacio reducidas o donde el soporte estructural es limitado.
Tomar la Decisión Correcta para su Objetivo
Comprender esta estructura fundamental de dos partes ayuda a especificar el ensamblaje correcto para su necesidad de proceso específica.
- Si su enfoque principal es el manejo de medios altamente corrosivos: Su componente crítico es la válvula de PTFE, y debe asegurarse de que su composición material sea compatible con su fluido de proceso.
- Si su enfoque principal es la automatización y el control de procesos: El actuador neumático es el habilitador clave, y sus especificaciones (velocidad de actuación, modo de falla, señal de control) son su principal preocupación.
- Si su enfoque principal es la fiabilidad y la capacidad de servicio del sistema: El diseño modular en sí mismo es la característica clave, lo que permite un mantenimiento y reemplazo de componentes más fáciles durante la vida útil del sistema.
Reconocer los roles distintos de la válvula y el actuador es el primer paso para construir un sistema de manejo de fluidos automatizado robusto y confiable.
Tabla de Resumen:
| Subcomponente | Función Principal | Característica Clave |
|---|---|---|
| Cuerpo de Válvula de PTFE | Contiene y dirige el fluido de proceso | Químicamente inerte, no contaminante |
| Actuador Neumático | Proporciona fuerza automatizada de apertura/cierre | Aislado del fluido de proceso, requiere aire comprimido |
¿Necesita un ensamblaje de válvula neumática de PTFE confiable para su aplicación exigente?
KINTEK se especializa en la fabricación de precisión de componentes de PTFE, incluidos sellos, revestimientos y cuerpos de válvula personalizados para uso en semiconductores, medicina, laboratorios e industria. Nuestra experiencia garantiza que su sistema automatizado de manejo de fluidos esté construido para una máxima resistencia química y fiabilidad a largo plazo, desde el prototipo hasta la producción de alto volumen.
¡Contáctenos hoy para discutir sus requisitos específicos y obtener una cotización!

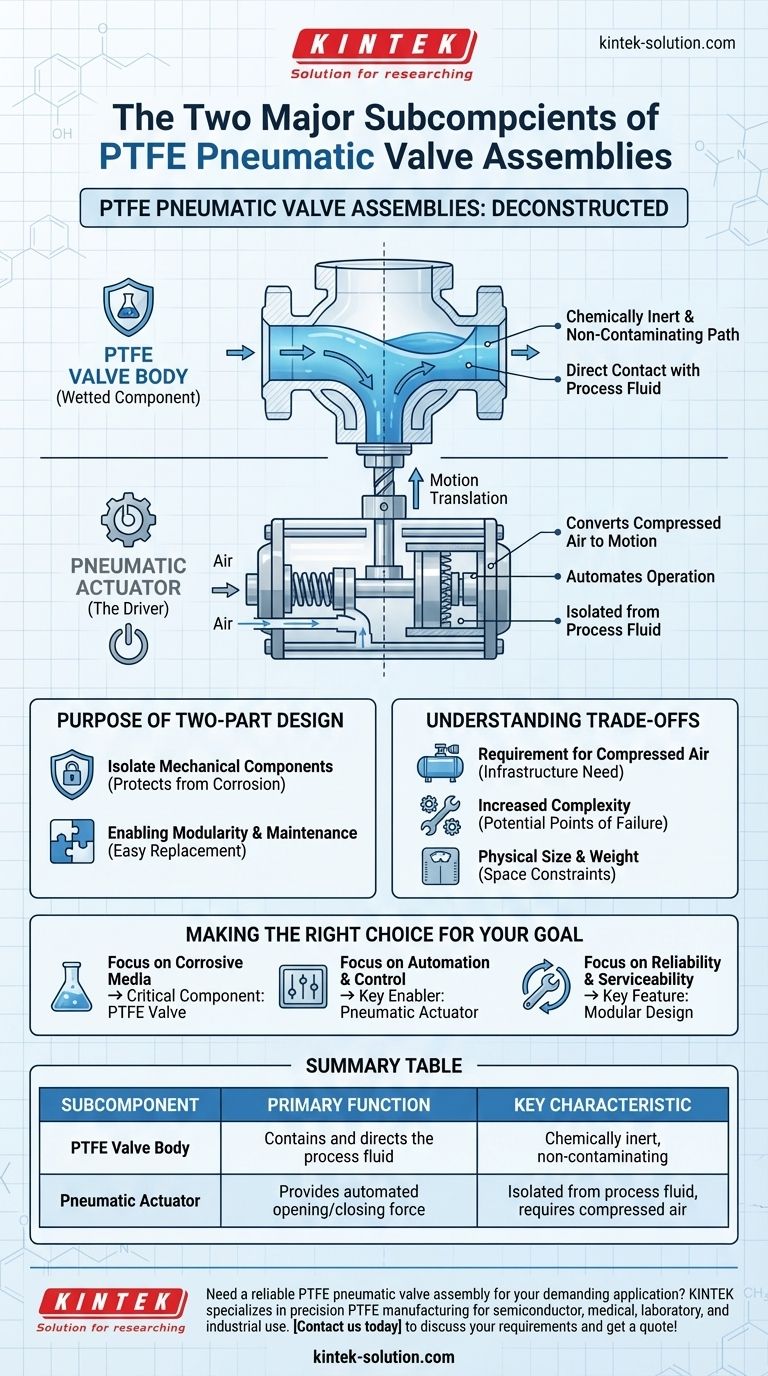

Guía Visual
