En esencia, las válvulas de bola totalmente revestidas se definen por un revestimiento completo y no reactivo de fluoropolímero que aísla todos los componentes metálicos internos de los medios del proceso. Esta característica central se complementa con un diseño de paso total para un flujo máximo, un cuerpo atornillado de dos piezas para facilitar el mantenimiento y una unidad integral de bola y vástago para la fiabilidad estructural.
El principio definitorio de una válvula de bola totalmente revestida no es una sola característica, sino cómo todas las características trabajan juntas para crear una barrera química intransigente. Este diseño garantiza que los medios agresivos o corrosivos solo entren en contacto con una superficie inerte de fluoropolímero, protegiendo la integridad estructural de la válvula y asegurando la pureza del proceso.
La Anatomía de una Barrera Protectora
Para comprender el valor de una válvula de bola totalmente revestida, primero debe comprender sus componentes centrales y por qué están diseñados de una manera específica. Cada característica sirve al objetivo principal de aislar y controlar de forma segura los fluidos corrosivos.
El Revestimiento Crucial de Fluoropolímero
La característica más crítica es el revestimiento uniforme, generalmente hecho de FEP (Etileno Propileno Fluorado), PFA (Alcoxi Perfluorado) o PTFE (Tetrafluoroetileno).
Este revestimiento se aplica a todas las partes mojadas: el cuerpo interior, la bola y el vástago. Esto crea una barrera continua y no reactiva que es excepcionalmente resistente a ácidos, álcalis y otros productos químicos corrosivos.
Las propiedades antiadherentes de estos materiales también aseguran un flujo de fluido suave y evitan la acumulación de medios.
Construcción de Cuerpo Atornillado de Dos Piezas
El cuerpo de la válvula generalmente se construye en dos piezas y se atornilla. Este diseño facilita el complejo proceso de fabricación de aplicar un revestimiento uniforme y de alta integridad a todas las superficies internas.
También permite un desmontaje y mantenimiento más sencillos, como el reemplazo de los asientos de la válvula.
Diseño de Paso Total para un Flujo Sin Restricciones
Estas válvulas cuentan con un diseño de paso total (o paso completo). Esto significa que el orificio en la bola tiene el mismo diámetro que la tubería de conexión.
El principal beneficio es una trayectoria de flujo recta y sin obstrucciones, lo que minimiza la caída de presión y la turbulencia a través de la válvula, maximizando la eficiencia del sistema.
Unidad Integral de Bola y Vástago
La bola y el vástago a menudo se diseñan como una sola unidad integrada. Esto elimina un punto débil potencial entre dos componentes separados, reduciendo el riesgo de fallo mecánico y mejorando la durabilidad y fiabilidad general de la válvula bajo tensión.
Por Qué Estas Características Importan en la Práctica
La combinación de estas características de diseño se traduce en beneficios operativos tangibles que abordan los desafíos de manejar medios agresivos.
Resistencia a la Corrosión Inigualable
El revestimiento completo es la primera línea de defensa, protegiendo el metal estructural de la válvula del ataque químico. Esto es esencial para la longevidad y la seguridad en industrias como el procesamiento químico y la farmacéutica.
Sellado Fiable y Hermético
El diseño garantiza un sellado hermético, evitando fugas peligrosas. Los asientos de fluoropolímero son fácilmente reemplazables, lo que le permite mantener este alto nivel de rendimiento de sellado durante toda la vida útil de la válvula.
Operación de Bajo Par y Sin Esfuerzo
El PTFE y los fluoropolímeros similares tienen un coeficiente de fricción extremadamente bajo. Esta propiedad significa que se requiere menos fuerza, o par, para girar la bola, lo que permite una fácil operación manual con palanca incluso en tamaños más grandes.
Comprender las Compensaciones
Aunque son muy eficaces, las válvulas revestidas son una solución especializada. Comprender sus limitaciones es clave para utilizarlas correctamente.
Restricciones de Temperatura y Presión
La limitación principal de una válvula revestida está determinada por el material del revestimiento en sí. Los fluoropolímeros tienen índices de temperatura y presión más bajos que el metal sólido. Exceder estos límites puede hacer que el revestimiento se deforme, colapse o falle, comprometiendo la válvula.
No Ideal para Sólidos Abrasivos
Aunque son excelentes para líquidos y gases corrosivos, las válvulas revestidas generalmente no se recomiendan para servicios con sólidos o lodos abrasivos significativos. Las partículas abrasivas pueden desgastar o dañar el revestimiento blando con el tiempo, lo que lleva a un fallo prematuro.
Tomar la Decisión Correcta para su Aplicación
Seleccionar la válvula correcta depende completamente de las demandas de su proceso específico.
- Si su enfoque principal es manejar productos químicos altamente corrosivos: El revestimiento completo de fluoropolímero es su característica más crítica, asegurando un aislamiento total y una fiabilidad a largo plazo.
- Si su enfoque principal es mantener la pureza del proceso (p. ej., farmacéutica, alimentos): Las propiedades antiadherentes e inertes del revestimiento de PTFE/PFA evitan la contaminación y aseguran un flujo suave y limpio.
- Si su enfoque principal es maximizar la eficiencia del flujo: El diseño de paso total elimina la caída de presión, lo que lo convierte en la opción ideal para sistemas donde la tasa de flujo es crítica.
En última instancia, una válvula de bola totalmente revestida es una solución diseñada para controlar de forma segura los fluidos más exigentes.
Tabla Resumen:
| Característica Clave | Beneficio Principal |
|---|---|
| Revestimiento Completo de Fluoropolímero | Aislamiento total de medios corrosivos, pureza del proceso |
| Diseño de Paso Total | Flujo sin restricciones, mínima caída de presión |
| Cuerpo Atornillado de Dos Piezas | Fácil mantenimiento y aplicación de revestimiento uniforme |
| Bola y Vástago Integrales | Fiabilidad estructural y durabilidad mejoradas |
¿Necesita una solución fiable y resistente a la corrosión para sus procesos críticos?
En KINTEK, nos especializamos en la fabricación de precisión de componentes de PTFE y fluoropolímeros de alto rendimiento, incluidos sellos, revestimientos y material de laboratorio personalizado. Nuestra experiencia es ideal para los sectores de semiconductores, médico, laboratorio e industrial donde la integridad del material no es negociable.
Podemos suministrar válvulas de bola totalmente revestidas o componentes fabricados a medida que cumplan con sus especificaciones exactas, desde prototipos hasta pedidos de gran volumen. Permítanos ayudarle a proteger su sistema y garantizar la pureza del proceso.
Contacte con KINTEK hoy mismo para discutir su aplicación y descubrir la solución diseñada adecuada para sus necesidades.

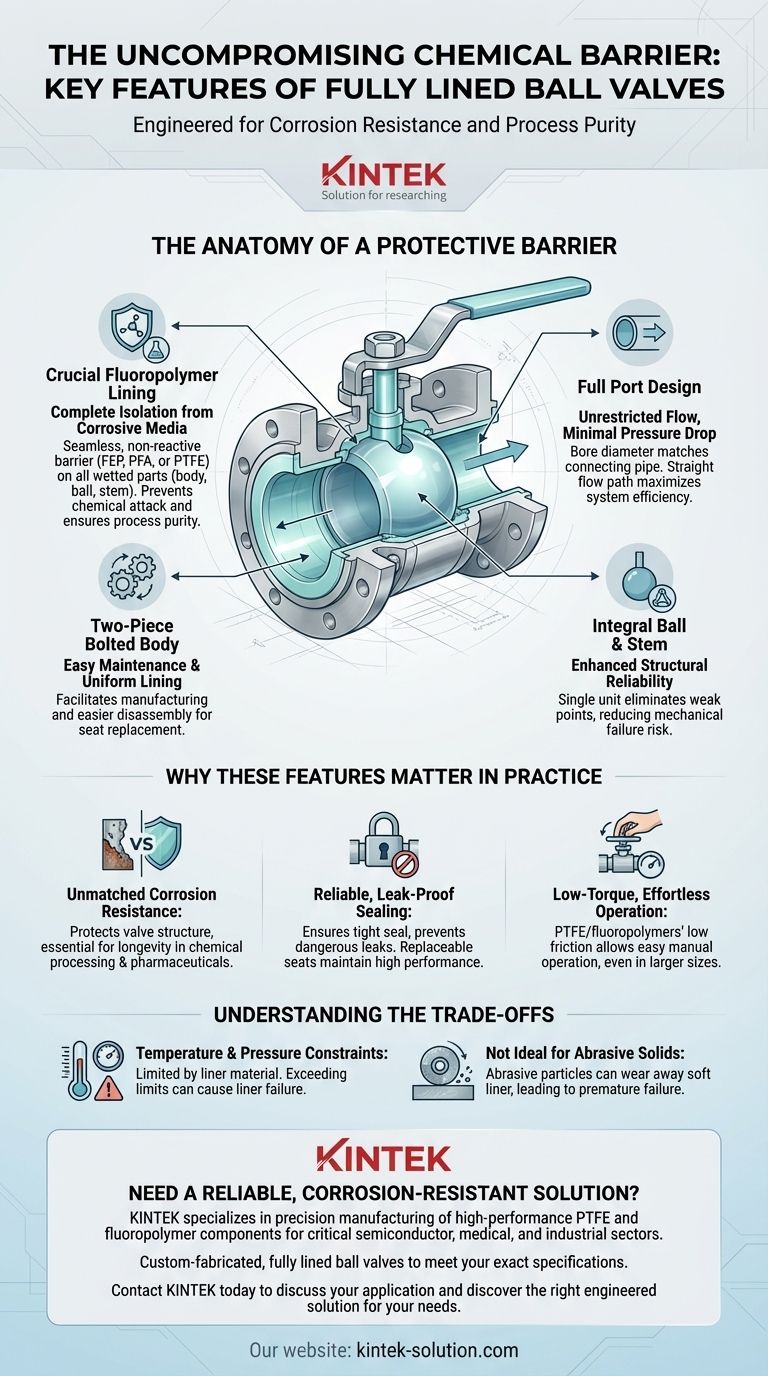

Guía Visual
