En resumen, el PTFE es un aislante eléctrico excepcional. Las bolas de politetrafluoroetileno (PTFE) exhiben una combinación de propiedades que las convierten en uno de los mejores materiales para el aislamiento eléctrico: resistencia extremadamente alta al flujo eléctrico (resistividad), la capacidad de soportar voltajes muy altos sin fallar (rigidez dieléctrica) y una pérdida mínima de energía en campos de CA (baja constante dieléctrica y factor de disipación).
La razón principal por la que se elige el PTFE para aplicaciones eléctricas críticas es su profunda capacidad para bloquear el flujo de electricidad. Combina alta resistividad y alta rigidez dieléctrica, asegurando que siga siendo un aislante estable y fiable incluso bajo estrés eléctrico extremo y en un amplio rango de frecuencias.
Decodificando el Rendimiento Eléctrico del PTFE
Para comprender por qué el PTFE es un material aislante de primer nivel, debemos examinar sus características eléctricas específicas. Cada propiedad define cómo se comporta en un campo eléctrico y contribuye a su rendimiento general.
La Resistencia al Flujo Eléctrico
La Resistividad Volumétrica mide la resistencia inherente de un material a transportar una corriente eléctrica a través de su masa. La resistividad volumétrica del PTFE es extraordinariamente alta, típicamente de 10¹⁸ a 10¹⁹ Ohm·cm. Este número significa que es una barrera casi perfecta para la corriente eléctrica.
La Resistividad Superficial indica la resistencia al flujo de corriente a través de la superficie del material. Con una resistividad superficial de alrededor de 10¹⁷ Ohm/sq, el PTFE es altamente efectivo para prevenir el "escape" eléctrico a lo largo de su exterior, lo cual es fundamental para prevenir cortocircuitos.
Rendimiento en un Campo Eléctrico
La Constante Dieléctrica (también conocida como permitividad relativa) describe la capacidad de un material para almacenar energía eléctrica cuando se coloca en un campo eléctrico. El PTFE tiene una constante dieléctrica muy baja de 2.0 a 2.1. Esto es muy deseable en aplicaciones de alta frecuencia porque minimiza la interferencia y la pérdida de señal, asegurando que la señal atraviese un circuito sin ser almacenada o distorsionada por el material aislante.
El Factor de Disipación representa la energía que se pierde y se convierte en calor dentro del material cuando se somete a un campo eléctrico alterno. El factor de disipación del PTFE es increíblemente bajo, de 0.0003 a 0.0007 a 1MHz. Esto significa que desperdicia casi nada de energía en forma de calor, preservando la eficiencia y la integridad de las señales de alta frecuencia.
Resistencia a la Ruptura Eléctrica
La Rigidez Dieléctrica es posiblemente una de las propiedades más importantes del PTFE. Define el voltaje máximo que un material puede soportar antes de fallar y volverse conductor. El PTFE tiene una rigidez dieléctrica muy alta de 50 a 170 kV/mm. Esto significa que una lámina de PTFE de 1 milímetro de espesor puede soportar entre 50,000 y 170,000 voltios antes de romperse, lo que lo convierte en un aislante extremadamente fiable para aplicaciones de alto voltaje.
Comprender las Compensaciones
Si bien las propiedades eléctricas del PTFE son de clase mundial, es esencial considerar sus otras características para asegurar que sea la opción correcta para un entorno mecánico o térmico determinado.
Limitaciones Mecánicas
El PTFE es un material relativamente blando. Es susceptible a la "fluencia" o flujo en frío, lo que significa que puede deformarse con el tiempo cuando se somete a una carga constante. Esto debe considerarse en diseños donde el componente de PTFE está bajo tensión mecánica sostenida.
Propiedades Térmicas
El PTFE es un excelente aislante térmico además de eléctrico. Esto puede ser una desventaja en aplicaciones donde un componente eléctrico genera calor que necesita ser disipado. El material tenderá a atrapar el calor en lugar de conducirlo hacia afuera.
Pureza y Procesamiento
Los valores eléctricos excepcionales citados son para PTFE puro y virgen. Las propiedades del producto final pueden verse afectadas por rellenos, aditivos y el proceso de fabricación. Cualquier contaminación puede degradar su rendimiento de aislamiento.
Tomando la Decisión Correcta para su Objetivo
El perfil eléctrico único del PTFE lo convierte en una opción definitiva para varias aplicaciones clave.
- Si su enfoque principal es el rendimiento de alta frecuencia (p. ej., conectores de RF, circuitos de microondas): La baja constante dieléctrica y el bajo factor de disipación del PTFE son esenciales para mantener la integridad de la señal y minimizar la pérdida de energía.
- Si su enfoque principal es el aislamiento de alto voltaje (p. ej., casquillos, espaciadores, soportes): La inmensa rigidez dieléctrica y la alta resistividad volumétrica del PTFE proporcionan una barrera robusta y fiable contra la ruptura eléctrica.
- Si su enfoque principal es crear una barrera eléctrica pura: La combinación de resistividad superficial y volumétrica extremadamente alta hace que el PTFE sea ideal para aislar completamente los componentes conductores de su entorno.
En última instancia, las propiedades eléctricas del PTFE lo establecen como un aislante excepcionalmente fiable y de alto rendimiento para aplicaciones exigentes.
Tabla Resumen:
| Propiedad | Valor / Rango | Significado |
|---|---|---|
| Resistividad Volumétrica | 10¹⁸ a 10¹⁹ Ohm·cm | Barrera casi perfecta contra el flujo de corriente eléctrica |
| Rigidez Dieléctrica | 50 a 170 kV/mm | Soporta voltajes extremadamente altos sin fallar |
| Constante Dieléctrica | 2.0 a 2.1 | Minimiza la pérdida de señal e interferencia en circuitos de alta frecuencia |
| Factor de Disipación | 0.0003 a 0.0007 a 1MHz | Pérdida de energía insignificante como calor, preservando la integridad de la señal |
| Resistividad Superficial | ~10¹⁷ Ohm/sq | Previene fugas eléctricas y cortocircuitos a través de la superficie |
Aproveche las Propiedades de Aislamiento Superiores del PTFE
El rendimiento eléctrico de clase mundial del PTFE lo convierte en el material ideal para componentes críticos en las industrias de semiconductores, médica y de laboratorio. Ya sea que su aplicación exija estabilidad de alto voltaje, integridad de señal de alta frecuencia o aislamiento eléctrico puro, KINTEK puede ofrecerlo.
Ofrecemos:
- Fabricación de Precisión: Juntas, revestimientos, material de laboratorio y componentes personalizados de PTFE elaborados por expertos.
- Fabricación a Medida: Soluciones adaptadas a sus necesidades exactas, desde prototipos hasta producción de gran volumen.
- Experiencia en Materiales: Orientación sobre la selección de la formulación de PTFE adecuada para su entorno eléctrico y mecánico específico.
¿Listo para mejorar la fiabilidad de su producto con componentes de PTFE de precisión? Contacte a nuestro equipo de ingeniería hoy mismo para discutir los requisitos de su proyecto.

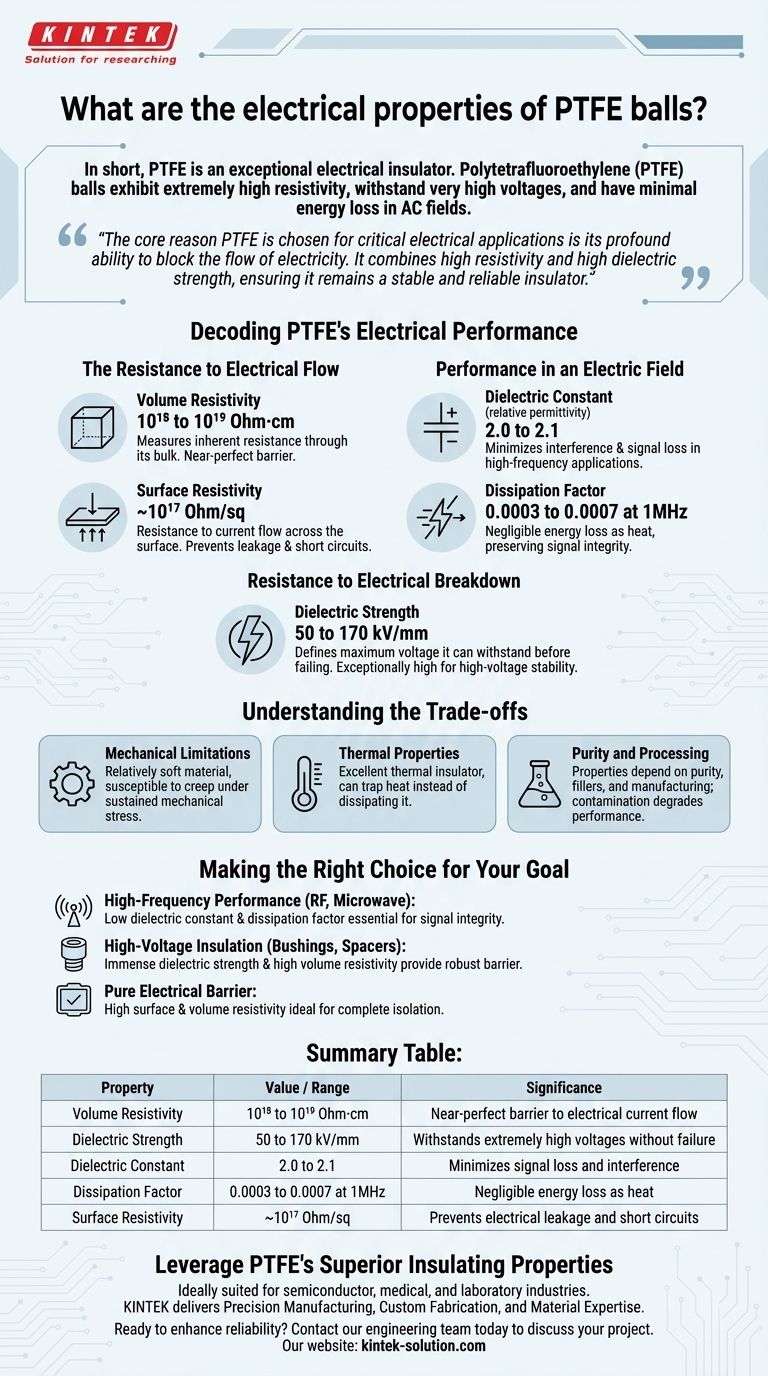

Guía Visual
