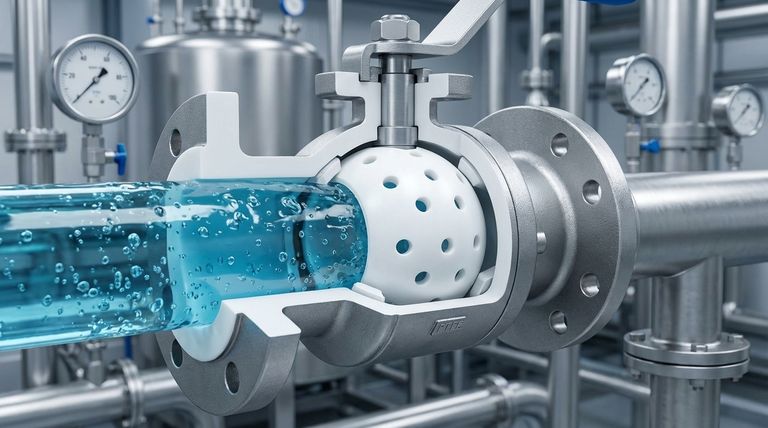

En esencia, una válvula de bola revestida de PTFE funciona rotando una bola perforada y recubierta de PTFE 90 grados dentro de un cuerpo de válvula que también está completamente revestido de PTFE. Cuando el orificio de la bola se alinea con la tubería, el fluido fluye libremente. Cuando se gira la manija, la bola rota para colocar su lado sólido contra el flujo, creando un sello hermético con los asientos de PTFE y deteniendo el flujo por completo. La función crítica del revestimiento de PTFE es crear una barrera inerte y a prueba de corrosión que aísla todos los componentes metálicos de la válvula del fluido que se está controlando.
El propósito esencial de una válvula de bola revestida de PTFE no es solo controlar el flujo, sino hacerlo proporcionando una protección completa contra medios corrosivos o de alta pureza. Combina el mecanismo simple y fiable de cuarto de vuelta de una válvula de bola con la excepcional resistencia química del politetrafluoroetileno (PTFE).
El principio central: aislar el fluido
La razón principal para usar una válvula revestida de PTFE es evitar que el fluido toque la estructura metálica del cuerpo de la válvula. Este diseño resuelve el problema de la corrosión y la contaminación del medio.
La barrera de PTFE
El PTFE es un fluoropolímero con propiedades notables. Es químicamente inerte a la mayoría de las sustancias, tiene un coeficiente de fricción muy bajo (lo que lo hace "resbaladizo") y no contamina.
Este revestimiento se aplica a todas las partes mojadas, cualquier superficie que entre en contacto con el fluido. Esto crea un escudo protector continuo dentro de la válvula.
Operación mecánica simple
El funcionamiento de la válvula es sencillo y rápido, basado en una acción de cuarto de vuelta (90 grados).
Una manija o actuador gira el vástago de la válvula, que está conectado a la bola. Esta simple rotación es todo lo que se necesita para pasar de totalmente abierta a totalmente cerrada, proporcionando capacidades de cierre rápido.
El mecanismo de sellado
Se forma un sello hermético y a prueba de fugas cuando la bola revestida presiona contra los asientos de la válvula de PTFE. Debido a que tanto la bola como los asientos están hechos o revestidos con este material liso y conformable, crean un sello excepcionalmente fiable cuando la válvula está en posición cerrada.
Anatomía de una válvula de bola revestida
Aunque su funcionamiento es simple, la construcción específica de estas válvulas está diseñada para la fiabilidad en entornos hostiles.
El cuerpo revestido
El cuerpo exterior generalmente está hecho de acero fundido robusto o acero inoxidable para garantizar la integridad estructural y la contención de la presión. El interior, sin embargo, presenta un revestimiento uniforme de PTFE, PFA o FEP que cubre cada superficie que el fluido podría tocar.
La unidad de bola y vástago
La bola es el elemento central de control de flujo. Es una esfera con un orificio, o puerto, perforado a través del centro. La bola en sí está revestida de PTFE para asegurar que tenga la misma resistencia química que el resto del interior de la válvula. A menudo, la bola y el vástago son una unidad integral para minimizar las posibles vías de fuga.
Asientos y sellos
Estos son los anillos estacionarios contra los cuales gira la bola. Hechos de PTFE, aseguran un cierre hermético y mantienen la integridad de la barrera resistente a la corrosión, incluso en los puntos de sellado más críticos.
Comprender las compensaciones y limitaciones
Aunque son muy eficaces, las válvulas revestidas de PTFE no son una solución universal. Comprender sus limitaciones es clave para utilizarlas correctamente.
Restricciones de temperatura y presión
El PTFE es un polímero y, como tal, tiene un rango de temperatura y presión de operación más bajo que una válvula de metal macizo. Las altas temperaturas pueden hacer que el revestimiento se ablande y se deforme, mientras que las presiones extremas pueden someterlo a tensión, comprometiendo potencialmente el sello o la unión del revestimiento con el cuerpo de la válvula.
La integridad del revestimiento es crítica
Toda la función protectora de la válvula depende de un revestimiento ininterrumpido. Las partículas abrasivas en el fluido, una instalación incorrecta o un manejo inadecuado pueden rayar o dañar el revestimiento. Cualquier brecha expone el metal base al medio corrosivo, lo que conduce a un fallo rápido de la válvula.
No son ideales para lodos abrasivos
Debido a que el PTFE es un material relativamente blando, estas válvulas generalmente no se recomiendan para servicios con sólidos abrasivos significativos. La fricción constante de las partículas puede desgastar el revestimiento con el tiempo.
Riesgo de colapso del revestimiento
En escenarios de vacío o fluctuaciones significativas de presión, existe el riesgo de que el revestimiento se separe del cuerpo de la válvula, lo que se conoce como colapso o soplado del revestimiento. Los diseños reputados incorporan características para bloquear el revestimiento en su lugar para mitigar este riesgo.
Tomar la decisión correcta para su aplicación
Seleccionar la válvula correcta requiere hacer coincidir sus fortalezas con su objetivo operativo específico.
- Si su enfoque principal es el manejo de productos químicos agresivos: Una válvula de bola revestida de PTFE proporciona una de las soluciones más fiables y rentables para prevenir la corrosión.
- Si su enfoque principal es mantener la pureza del fluido: La naturaleza inerte y no lixiviable del revestimiento de PTFE es ideal para aplicaciones farmacéuticas, alimentarias o de semiconductores.
- Si su enfoque principal es el servicio de alta presión o abrasivo: Verifique cuidadosamente las especificaciones de la válvula y considere alternativas como válvulas con asiento metálico o revestidas de cerámica que están diseñadas para tales condiciones.
En última instancia, una válvula de bola revestida de PTFE es una solución de ingeniería que protege magistralmente contra el ataque químico mientras proporciona un control de flujo simple y eficaz.
Tabla de resumen:
| Componente | Función y material | Característica clave |
|---|---|---|
| Revestimiento de PTFE | Crea una barrera inerte en todas las superficies mojadas. | Químicamente inerte, previene la corrosión y la contaminación. |
| Bola revestida de PTFE | Controla el flujo mediante una rotación de 90 grados. | Recubierta de PTFE, rota para alinear o bloquear la trayectoria del flujo. |
| Asientos de PTFE | Forma un sello hermético contra la bola en la posición cerrada. | Asegura un cierre a prueba de fugas. |
| Cuerpo metálico | Proporciona resistencia estructural y contención de la presión. | Generalmente acero fundido o acero inoxidable. |
¿Necesita una válvula fiable y resistente a la corrosión para su aplicación?
En KINTEK, nos especializamos en la fabricación de componentes de PTFE de alta precisión, incluidos revestimientos de válvulas de bola, sellos y material de laboratorio personalizados. Nuestra experiencia garantiza que su equipo proporcione la máxima protección contra productos químicos agresivos en entornos de semiconductores, médicos, de laboratorio e industriales.
Priorizamos la producción de precisión y ofrecemos fabricación personalizada desde prototipos hasta pedidos de gran volumen para satisfacer sus especificaciones exactas.
¡Contacte a KINTEK hoy mismo para discutir sus requisitos de válvulas revestidas de PTFE y obtener una solución adaptada a sus necesidades!

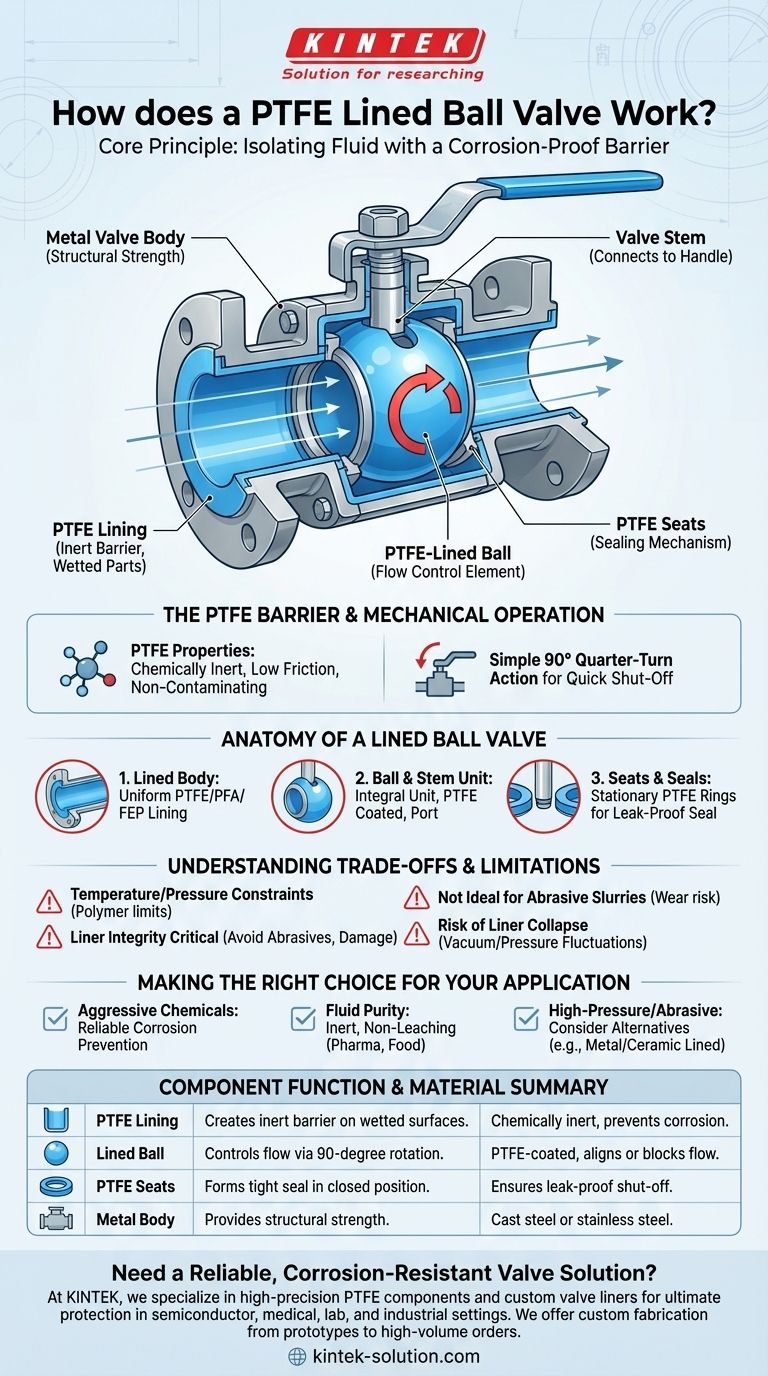

Guía Visual
